ਕੀ ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਾਇਗਰਾਮ ਸਮਝਣ ਵਿੱਚ ਮਦਦ ਕਰਦਾ ਹੈ?

ਤਿੰਨ ਇੰਜਨੀਅਰਿੰਗ ਵਿਦਿਆਰਥੀਆਂ ਨੇ ਆਇਓਵਾ ਸਟੇਟ ਯੂਨੀਵਰਸਿਟੀ ਵਿੱਚ ਆਪਣੇ BESS ਪ੍ਰੋਜੈਕਟ ਲਈ ਇੱਕ ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਬਣਾਉਣ ਵਿੱਚ ਚਾਰ ਹਫ਼ਤੇ ਬਿਤਾਏ। ਜਦੋਂ ਇਹ ਪੁੱਛਿਆ ਗਿਆ ਕਿ ਇਸ ਵਿੱਚ ਇੰਨਾ ਸਮਾਂ ਕਿਉਂ ਲੱਗਾ, ਤਾਂ ਇੱਕ ਨੇ ਮੰਨਿਆ ਕਿ ਉਹ ਘੰਟਿਆਂ ਦੇ ਅੰਦਰ ਟੈਕਸਟ ਦੇ ਦੋ ਪੰਨਿਆਂ ਵਿੱਚ ਉਸੇ ਪ੍ਰਣਾਲੀ ਦਾ ਵਰਣਨ ਕਰ ਸਕਦੇ ਸਨ। ਚਿੱਤਰ, ਹਾਲਾਂਕਿ, ਪੰਜ ਨਾਜ਼ੁਕ ਡਿਜ਼ਾਈਨ ਖਾਮੀਆਂ ਨੂੰ ਪ੍ਰਗਟ ਕਰਦਾ ਹੈ ਜੋ ਉਹਨਾਂ ਦੀਆਂ ਲਿਖਤੀ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਪੂਰੀ ਤਰ੍ਹਾਂ ਖੁੰਝ ਗਈਆਂ ਸਨ।

ਇਹ ਵਿਰੋਧਾਭਾਸ ਤਕਨੀਕੀ ਚਿੱਤਰਾਂ ਬਾਰੇ ਕੁਝ ਜ਼ਰੂਰੀ ਕੈਪਚਰ ਕਰਦਾ ਹੈ: ਉਹਨਾਂ ਨੂੰ ਬਣਾਉਣਾ ਇੱਕੋ ਸਮੇਂ ਔਖਾ ਹੁੰਦਾ ਹੈ ਅਤੇ ਸਮੱਸਿਆਵਾਂ ਨੂੰ ਉਜਾਗਰ ਕਰਨ ਵਿੱਚ ਨਾਟਕੀ ਤੌਰ 'ਤੇ ਵਧੇਰੇ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੁੰਦਾ ਹੈ। ਕੰਪਿਊਟਰ ਵਿਗਿਆਨ ਦੇ 117 ਵਿਦਿਆਰਥੀਆਂ ਨੂੰ ਟਰੈਕ ਕਰਨ ਵਾਲੇ 2025 ਦੇ ਇੱਕ ਅਧਿਐਨ ਵਿੱਚ ਪਾਇਆ ਗਿਆ ਕਿ ਕੋਡਿੰਗ ਤੋਂ ਪਹਿਲਾਂ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਬਣਾਉਣ ਵਾਲੇ ਲੋਕਾਂ ਨੇ ਉਹਨਾਂ ਲੋਕਾਂ ਨਾਲੋਂ 76% ਘੱਟ ਤਰਕਪੂਰਨ ਗਲਤੀਆਂ ਕੀਤੀਆਂ ਜੋ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਨੂੰ ਲਿਖਣ ਵਿੱਚ ਅੱਗੇ ਵਧਦੇ ਹਨ। ਚਿੱਤਰਾਂ ਵਿੱਚ ਵਧੇਰੇ ਜਾਣਕਾਰੀ ਨਹੀਂ ਸੀ-ਉਹਨਾਂ ਕੋਲ ਅਕਸਰ ਘੱਟ-ਪਰ ਉਹ ਇੱਕ ਵੱਖਰੀ ਕਿਸਮ ਦੀ ਸੋਚਣ ਲਈ ਮਜਬੂਰ ਕਰਦੇ ਸਨ।

ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ ਪ੍ਰਣਾਲੀਆਂ ਲਈ, ਜਿੱਥੇ ਇੱਕ ਸਿੰਗਲ ਵਾਇਰਿੰਗ ਗਲਤੀ ਦਾ ਮਤਲਬ ਨਿਰਵਿਘਨ ਸੰਚਾਲਨ ਅਤੇ ਥਰਮਲ ਰਨਅਵੇ ਵਿੱਚ ਅੰਤਰ ਹੋ ਸਕਦਾ ਹੈ, ਇਹ ਅੰਤਰ ਮਾਇਨੇ ਰੱਖਦਾ ਹੈ। ਸਵਾਲ ਇਹ ਨਹੀਂ ਹੈ ਕਿ ਕੀ ਚਿੱਤਰ ਸਮਝਣ ਵਿੱਚ ਮਦਦ ਕਰਦੇ ਹਨ; ਖੋਜ ਲਗਾਤਾਰ ਦਿਖਾਉਂਦੀ ਹੈ ਕਿ ਉਹ ਕਰਦੇ ਹਨ। ਅਸਲ ਸਵਾਲ ਇਹ ਹੈਕਿਉਂਉਹ ਕੰਮ ਕਰਦੇ ਹਨ ਜਦੋਂ ਟੈਕਸਟ ਅਕਸਰ ਅਸਫਲ ਹੋ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਸਭ ਤੋਂ ਮਹੱਤਵਪੂਰਨ, ਜਦੋਂ ਉਹ ਕੰਮ ਕਰਨਾ ਬੰਦ ਕਰ ਦਿੰਦੇ ਹਨ।

ਵਿਜ਼ੂਅਲ ਪ੍ਰੋਸੈਸਿੰਗ ਲਾਭ: ਤੁਹਾਡਾ ਦਿਮਾਗ ਡਾਇਗ੍ਰਾਮਾਂ ਨੂੰ ਕਿਉਂ ਤਰਜੀਹ ਦਿੰਦਾ ਹੈ

ਮਨੁੱਖੀ ਦਿਮਾਗ ਵਿਜ਼ੂਅਲ ਜਾਣਕਾਰੀ ਨੂੰ ਮੂਲ ਰੂਪ ਵਿੱਚ ਟੈਕਸਟ ਨਾਲੋਂ ਵੱਖਰੇ ਢੰਗ ਨਾਲ ਪ੍ਰਕਿਰਿਆ ਕਰਦਾ ਹੈ। 3M ਦੇ ਰਿਸਰਚ ਡਿਵੀਜ਼ਨ ਦੇ ਅਨੁਸਾਰ, ਅਸੀਂ ਲਿਖਤੀ ਸ਼ਬਦਾਂ ਨਾਲੋਂ 60,000 ਗੁਣਾ ਤੇਜ਼ੀ ਨਾਲ ਵਿਜ਼ੂਅਲ ਦੀ ਪ੍ਰਕਿਰਿਆ ਕਰਦੇ ਹਾਂ। ਪਰ ਗਤੀ ਅਸਲ ਕਹਾਣੀ ਨਹੀਂ ਹੈ-ਇਹ ਉਹ ਹੈ ਜੋ ਉਸ ਪ੍ਰਕਿਰਿਆ ਦੇ ਦੌਰਾਨ ਵਾਪਰਦਾ ਹੈ।

ਜਦੋਂ ਤੁਸੀਂ "ਬੈਟਰੀ ਪ੍ਰਬੰਧਨ ਸਿਸਟਮ ਸੈੱਲ ਵੋਲਟੇਜਾਂ ਦੀ ਨਿਗਰਾਨੀ ਕਰਦਾ ਹੈ ਅਤੇ ਪਾਵਰ ਪਰਿਵਰਤਨ ਪ੍ਰਣਾਲੀ ਨੂੰ ਸਿਗਨਲ ਭੇਜਦਾ ਹੈ" ਪੜ੍ਹਦੇ ਹੋ, ਤਾਂ ਤੁਹਾਡਾ ਦਿਮਾਗ ਇੱਕ ਬਹੁ-ਕਦਮ ਅਨੁਵਾਦ ਕਰਦਾ ਹੈ। ਇਹ ਸ਼ਬਦਾਂ ਨੂੰ ਸੰਕਲਪਾਂ ਵਿੱਚ, ਸੰਕਲਪਾਂ ਨੂੰ ਸਥਾਨਿਕ ਸਬੰਧਾਂ ਵਿੱਚ, ਅਤੇ ਉਹਨਾਂ ਸਬੰਧਾਂ ਨੂੰ ਇੱਕ ਮਾਨਸਿਕ ਮਾਡਲ ਵਿੱਚ ਬਦਲਦਾ ਹੈ ਜਿਸਨੂੰ ਤੁਸੀਂ ਹੇਰਾਫੇਰੀ ਕਰ ਸਕਦੇ ਹੋ। ਹਰ ਕਦਮ ਸੰਭਾਵੀ ਤਰੁਟੀਆਂ ਅਤੇ ਬੋਧਾਤਮਕ ਲੋਡ ਪੇਸ਼ ਕਰਦਾ ਹੈ।

ਇੱਕ BESS ਚਿੱਤਰ ਇਸ ਅਨੁਵਾਦ ਦੇ ਜ਼ਿਆਦਾਤਰ ਹਿੱਸੇ ਨੂੰ ਬਾਈਪਾਸ ਕਰਦਾ ਹੈ। ਸਥਾਨਿਕ ਸਬੰਧ ਪਹਿਲਾਂ ਹੀ ਦ੍ਰਿਸ਼ਟੀਗਤ ਤੌਰ 'ਤੇ ਮੌਜੂਦ ਹਨ। ਤੁਸੀਂ ਦੇਖ ਸਕਦੇ ਹੋ ਕਿ BMS ਬੈਟਰੀ ਸੈੱਲਾਂ ਅਤੇ PCS ਦੇ ਵਿਚਕਾਰ ਬੈਠਦਾ ਹੈ, ਜਿਸ ਵਿੱਚ ਦੋ-ਦਿਸ਼ਾ ਸੰਚਾਰ ਤੀਰ ਜਾਣਕਾਰੀ ਦੇ ਪ੍ਰਵਾਹ ਨੂੰ ਦਿਖਾਉਂਦੇ ਹਨ। ਵਧੇਰੇ ਗੰਭੀਰਤਾ ਨਾਲ, ਤੁਸੀਂ ਦੇਖ ਸਕਦੇ ਹੋ ਕਿ ਕੀ ਹੈਨਹੀਂਉੱਥੇ-ਗੁੰਮ ਜ਼ਮੀਨੀ ਨੁਕਸ ਸੁਰੱਖਿਆ, ਗੈਰਹਾਜ਼ਰ ਥਰਮਲ ਸੈਂਸਰ ਕਨੈਕਸ਼ਨ, ਅਸੰਤੁਲਿਤ ਲੋਡ ਵੰਡ।

ਜੋ ਅਸੀਂ ਸ਼ਬਦਾਂ ਵਿੱਚ ਬਿਆਨ ਕਰ ਸਕਦੇ ਹਾਂ ਅਤੇ ਜੋ ਚਿੱਤਰਾਂ ਵਿੱਚ ਤੁਰੰਤ ਸਪੱਸ਼ਟ ਹੋ ਜਾਂਦਾ ਹੈ, ਉਸ ਵਿੱਚਲਾ ਪਾੜਾ ਵਿਜ਼ੂਅਲਾਈਜ਼ੇਸ਼ਨ ਦੀ ਅਸਲ ਸ਼ਕਤੀ ਨੂੰ ਪ੍ਰਗਟ ਕਰਦਾ ਹੈ।ਲਰਨਿੰਗ ਐਂਡ ਇੰਸਟ੍ਰਕਸ਼ਨ ਵਿੱਚ ਪ੍ਰਕਾਸ਼ਿਤ ਇੱਕ 2024 ਅਧਿਐਨ ਵਿੱਚ ਪਾਇਆ ਗਿਆ ਹੈ ਕਿ ਜਿਨ੍ਹਾਂ ਵਿਦਿਆਰਥੀਆਂ ਨੇ ਗੁੰਝਲਦਾਰ ਪ੍ਰਣਾਲੀਆਂ ਦੀ ਵਿਜ਼ੂਅਲ ਵਿਆਖਿਆਵਾਂ ਤਿਆਰ ਕੀਤੀਆਂ ਹਨ, ਉਨ੍ਹਾਂ ਨੇ ਤਿੰਨ ਦਿਨਾਂ ਬਾਅਦ 65% ਜਾਣਕਾਰੀ ਬਰਕਰਾਰ ਰੱਖੀ, ਜਦੋਂ ਕਿ ਸਿਰਫ਼ ਟੈਕਸਟ ਜਾਂ ਆਡੀਓ ਸਮਗਰੀ ਨਾਲ ਕੰਮ ਕਰਨ ਵਾਲਿਆਂ ਲਈ ਸਿਰਫ 10-20% ਧਾਰਨਾ ਦੇ ਮੁਕਾਬਲੇ।

ਖਾਸ ਤੌਰ 'ਤੇ BESS ਲਈ, ਇਹ ਫਾਇਦਾ ਸਿਸਟਮ ਦੀ ਗੁੰਝਲਤਾ ਦੇ ਕਾਰਨ ਮਿਸ਼ਰਿਤ ਹੈ। ਇੱਕ ਉਪਯੋਗਤਾ-ਸਕੇਲ ਸਥਾਪਨਾ ਵਿੱਚ ਇਹ ਹੋ ਸਕਦਾ ਹੈ:

500+ ਵਿਅਕਤੀਗਤ ਬੈਟਰੀ ਸੈੱਲ ਲੜੀਵਾਰ ਅਤੇ ਸਮਾਨਾਂਤਰ ਵਿੱਚ ਵਿਵਸਥਿਤ ਹਨ

ਨਿਯੰਤਰਣ ਪ੍ਰਣਾਲੀਆਂ ਦੀਆਂ ਕਈ ਪਰਤਾਂ (ਸੈੱਲ-ਪੱਧਰ BMS, ਰੈਕ-ਲੇਵਲ ਕੰਟਰੋਲਰ, ਸਿਸਟਮ-ਪੱਧਰ EMS)

DC ਅਤੇ AC ਪਾਸਿਆਂ ਦੇ ਵਿਚਕਾਰ ਦੋ-ਦਿਸ਼ਾਵੀ ਪਾਵਰ ਪ੍ਰਵਾਹ

ਕਈ ਉਪ-ਸਿਸਟਮਾਂ ਵਿੱਚ ਸੁਰੱਖਿਆ ਇੰਟਰਲਾਕ

ਹਰ ਕੰਪੋਨੈਂਟ ਨੂੰ ਜੋੜਨ ਵਾਲੇ ਸੰਚਾਰ ਪ੍ਰੋਟੋਕੋਲ

ਟੈਕਸਟ ਵਿੱਚ ਇਸ ਦਾ ਵਰਣਨ ਕਰਨ ਨਾਲ ਉਹ ਬਣ ਜਾਂਦਾ ਹੈ ਜਿਸਨੂੰ ਬੋਧਾਤਮਕ ਵਿਗਿਆਨੀ "ਐਲੀਮੈਂਟ ਇੰਟਰਐਕਟੀਵਿਟੀ ਓਵਰਲੋਡ" ਕਹਿੰਦੇ ਹਨ- ਟਰੈਕ ਕਰਨ ਲਈ ਕਾਰਜਸ਼ੀਲ ਮੈਮੋਰੀ ਲਈ ਇੱਕੋ ਸਮੇਂ ਇੰਟਰੈਕਟ ਕਰਦੇ ਹੋਏ ਬਹੁਤ ਸਾਰੇ ਤੱਤ। ਚਿੱਤਰ ਇਸ ਗੁੰਝਲਤਾ ਨੂੰ ਕਾਗਜ਼ 'ਤੇ ਬਾਹਰੀ ਰੂਪ ਦਿੰਦੇ ਹਨ, ਜਿੱਥੇ ਸਥਾਨਿਕ ਰਿਸ਼ਤੇ ਤੁਹਾਡੇ ਲਈ ਟਰੈਕਿੰਗ ਕਰਦੇ ਹਨ।

BESS ਡਾਇਗ੍ਰਾਮ ਅਸਲ ਵਿੱਚ ਕੀ ਪ੍ਰਗਟ ਕਰਦੇ ਹਨ (ਉਹ ਟੈਕਸਟ ਵਰਣਨ ਮਿਸ)

ਚਿੱਤਰ ਦੀ ਪ੍ਰਭਾਵਸ਼ੀਲਤਾ ਦਾ ਅਸਲ ਟੈਸਟ ਇਹ ਨਹੀਂ ਹੈ ਕਿ ਕੀ ਉਹ ਸੁੰਦਰ ਜਾਂ ਪੜ੍ਹਨ ਵਿੱਚ ਆਸਾਨ ਹਨ-ਇਹ ਇਹ ਹੈ ਕਿ ਕੀ ਉਹ ਅਜਿਹੀ ਜਾਣਕਾਰੀ ਦਾ ਪਰਦਾਫਾਸ਼ ਕਰਦੇ ਹਨ ਜੋ ਕਿ ਨਹੀਂ ਤਾਂ ਲੁਕੀ ਰਹਿੰਦੀ ਹੈ। ਆਉ ਅਸੀਂ ਖਾਸ ਉਦਾਹਰਣਾਂ ਦੀ ਜਾਂਚ ਕਰੀਏ ਜਿੱਥੇ BESS ਡਾਇਗ੍ਰਾਮ ਨਿਰਧਾਰਨ ਵਿੱਚ ਖੋਜਣ ਲਈ ਅਸੰਭਵ ਨਾਜ਼ੁਕ ਸੂਝਾਂ ਨੂੰ ਪ੍ਰਗਟ ਕਰਦੇ ਹਨ।

ਬਿਜਲੀ ਦੇ ਵਹਾਅ ਦੀਆਂ ਰੁਕਾਵਟਾਂ ਪ੍ਰਤੱਖ ਹੋ ਜਾਂਦੀਆਂ ਹਨ

ਇੱਕ ਲਿਖਤੀ BESS ਨਿਰਧਾਰਨ ਇਹ ਦੱਸ ਸਕਦਾ ਹੈ: "ਸਿਸਟਮ ਵਿੱਚ ਇੱਕ 500kW ਇਨਵਰਟਰ, 600kWh ਬੈਟਰੀ ਬੈਂਕ, ਅਤੇ ਇੱਕ 480V ਤਿੰਨ-ਫੇਜ਼ ਗਰਿੱਡ ਨਾਲ ਕਨੈਕਸ਼ਨ ਸ਼ਾਮਲ ਹੈ।" ਕਾਗਜ਼ 'ਤੇ ਸਭ ਕੁਝ ਠੀਕ ਜਾਪਦਾ ਹੈ।

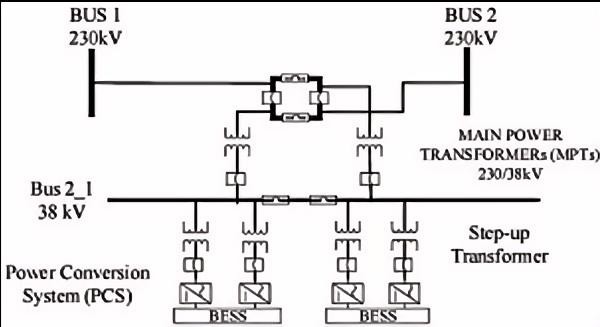

ਪਰ ਸਹੀ ਸਾਈਜ਼ਿੰਗ ਐਨੋਟੇਸ਼ਨਾਂ ਦੇ ਨਾਲ ਸਿੰਗਲ-ਲਾਈਨ ਡਾਇਗ੍ਰਾਮ ਖਿੱਚੋ, ਅਤੇ ਇੱਕ ਸਮੱਸਿਆ ਤੁਰੰਤ ਸਾਹਮਣੇ ਆਉਂਦੀ ਹੈ। ਗਰਿੱਡ ਨਾਲ ਕਨੈਕਟ ਕਰਨ ਵਾਲੇ ਟਰਾਂਸਫਾਰਮਰ ਨੂੰ ਸਿਰਫ਼ 400kVA- ਲਈ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਹੈ ਜੋ ਕਿ ਸਿਸਟਮ ਦੀ ਅਸਲ ਕਾਰਗੁਜ਼ਾਰੀ ਨੂੰ ਇਨਵਰਟਰ ਦੀ ਸਮਰੱਥਾ ਦੇ 80% ਤੱਕ ਸੀਮਤ ਕਰ ਦੇਵੇਗਾ। ਕਈ ਪੰਨਿਆਂ ਵਿੱਚ ਦੱਬੇ ਹੋਏ ਸਪੈਕਸ ਵਿੱਚ ਬੇਮੇਲ ਹਮੇਸ਼ਾ ਹੁੰਦਾ ਸੀ। ਚਿੱਤਰ ਇਸ ਨੂੰ ਇੱਕ ਨਜ਼ਰ ਵਿੱਚ ਸਪੱਸ਼ਟ ਕਰਦਾ ਹੈ।

ਇਹ ਪੈਟਰਨ BESS ਡਿਜ਼ਾਈਨ ਵਿੱਚ ਦੁਹਰਾਉਂਦਾ ਹੈ। 2024 ਵਿੱਚ ਇੱਕ ਉਪਯੋਗਤਾ-ਸਕੇਲ ਸਿਸਟਮ ਨੂੰ ਡਿਜ਼ਾਈਨ ਕਰਨ ਵਾਲੇ ਆਇਓਵਾ ਸਟੇਟ ਦੇ ਵਿਦਿਆਰਥੀਆਂ ਨੇ ਆਪਣੇ ਇੱਕ-ਲਾਈਨ ਡਾਇਗ੍ਰਾਮ 'ਤੇ ਚਾਰ ਹਫ਼ਤੇ ਬਿਤਾਉਣ ਦੀ ਰਿਪੋਰਟ ਕੀਤੀ ਕਿਉਂਕਿ "ਸ਼ੁਰੂਆਤੀ ਗਣਨਾਵਾਂ ਤੋਂ ਪਤਾ ਲੱਗਿਆ ਹੈ ਕਿ ਸਾਨੂੰ ਨਿਰਧਾਰਿਤ ਕੀਤੇ ਗਏ ਨਾਲੋਂ ਕਾਫ਼ੀ ਵੱਡੀਆਂ ਕੇਬਲਾਂ ਦੀ ਲੋੜ ਹੈ।" ਮੌਜੂਦਾ ਪ੍ਰਵਾਹ ਦੀ ਵਿਜ਼ੂਅਲ ਪ੍ਰਤੀਨਿਧਤਾ ਨੇ ਘੱਟ ਆਕਾਰ ਵਾਲੇ ਕੰਡਕਟਰਾਂ ਨੂੰ ਅਣਡਿੱਠ ਕਰਨਾ ਅਸੰਭਵ ਬਣਾ ਦਿੱਤਾ ਹੈ।

ਸੰਰਚਨਾ ਗਲਤੀਆਂ ਤੁਰੰਤ ਸਾਹਮਣੇ ਆਉਂਦੀਆਂ ਹਨ

AC-ਕਪਲਡ ਬਨਾਮ DC-ਕਪਲਡ ਆਰਕੀਟੈਕਚਰ ਕੁਸ਼ਲਤਾ, ਲਾਗਤ, ਅਤੇ ਰੀਟਰੋਫਿਟਿੰਗ ਸਮਰੱਥਾਵਾਂ ਲਈ ਮੁੱਖ ਪ੍ਰਭਾਵ ਦੇ ਨਾਲ, BESS ਡਿਜ਼ਾਈਨ ਲਈ ਬੁਨਿਆਦੀ ਤੌਰ 'ਤੇ ਵੱਖ-ਵੱਖ ਪਹੁੰਚਾਂ ਨੂੰ ਦਰਸਾਉਂਦੇ ਹਨ। ਟੈਕਸਟ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਬਿਨਾਂ ਵਿਵਾਦ ਦੇ "DC-ਕਪਲਡ ਹਾਈਬ੍ਰਿਡ ਇਨਵਰਟਰ ਸਿਸਟਮ" ਨੂੰ ਨੋਟ ਕਰ ਸਕਦੀਆਂ ਹਨ।

ਹਾਲਾਂਕਿ, ਚਿੱਤਰ ਨੂੰ ਇਹ ਦਿਖਾਉਣਾ ਚਾਹੀਦਾ ਹੈ ਕਿ ਬੈਟਰੀ ਡੀਸੀ ਬੱਸ ਨਾਲ ਕਿਵੇਂ ਜੁੜਦੀ ਹੈ, ਜਿੱਥੇ ਸੋਲਰ ਪੀਵੀ ਫੀਡ ਹੁੰਦੀ ਹੈ, ਅਤੇ ਹਾਈਬ੍ਰਿਡ ਇਨਵਰਟਰ ਤਿੰਨ ਤਰ੍ਹਾਂ ਦੇ ਪਾਵਰ ਪ੍ਰਵਾਹ ਦਾ ਪ੍ਰਬੰਧਨ ਕਿਵੇਂ ਕਰਦਾ ਹੈ। ਜੇਕਰ ਕਿਸੇ ਨੇ DC-ਕੰਪਲਡ (ਸੋਲਰ ਵਾਲੀ DC ਬੱਸ ਦੀ ਬੈਟਰੀ) ਨੂੰ AC-ਕਪਲਡ (ਬੈਟਰੀ ਦਾ ਆਪਣਾ ਸਮਰਪਿਤ ਇਨਵਰਟਰ) ਨਾਲ ਉਲਝਾਇਆ ਹੈ, ਤਾਂ ਚਿੱਤਰ ਤੁਰੰਤ ਗਲਤੀ ਨੂੰ ਪ੍ਰਗਟ ਕਰੇਗਾ। ਤੁਸੀਂ DC ਕਨੈਕਸ਼ਨ ਨਹੀਂ ਖਿੱਚ ਸਕਦੇ ਜਿੱਥੇ AC ਕਨੈਕਸ਼ਨ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।

ਇਹ ਵਿਜ਼ੂਅਲ ਗਲਤੀ-ਜਾਂਚ ਸੁਰੱਖਿਆ ਯੰਤਰਾਂ ਤੱਕ ਵਿਸਤ੍ਰਿਤ ਹੈ। ਇੱਕ ਰਿਹਾਇਸ਼ੀ BESS ਚਿੱਤਰ ਨੂੰ ਲਾਜ਼ੀਕਲ ਕ੍ਰਮ ਵਿੱਚ ਸਰਕਟ ਬ੍ਰੇਕਰ, ਫਿਊਜ਼ ਅਤੇ ਆਈਸੋਲੇਸ਼ਨ ਸਵਿੱਚ ਦਿਖਾਉਣੇ ਚਾਹੀਦੇ ਹਨ। ਬੈਟਰੀ-ਸਾਈਡ ਪ੍ਰੋਟੈਕਸ਼ਨ ਸ਼ਾਮਲ ਕਰਨਾ ਭੁੱਲ ਗਏ ਹੋ? ਚਿੱਤਰ ਸ਼ਾਬਦਿਕ ਤੌਰ 'ਤੇ ਬਿਨਾਂ ਕਿਸੇ ਸੁਰੱਖਿਆ ਬਰੇਕ ਦੇ ਬੈਟਰੀ ਤੋਂ ਇਨਵਰਟਰ ਤੱਕ ਸਿੱਧਾ ਰਸਤਾ ਦਿਖਾਉਂਦਾ ਹੈ। ਇੱਕ ਟੈਕਸਟ ਸਪੈਕ "NEC ਮਿਆਰਾਂ ਪ੍ਰਤੀ ਢੁਕਵੀਂ ਸੁਰੱਖਿਆ"-ਖਤਰਨਾਕ ਤੌਰ 'ਤੇ ਅਧੂਰਾ ਹੋਣ ਦੇ ਦੌਰਾਨ ਸਮੀਖਿਆ ਪਾਸ ਕਰਨ ਲਈ ਕਾਫ਼ੀ ਅਸਪਸ਼ਟ ਹੋ ਸਕਦਾ ਹੈ।

ਕੰਪੋਨੈਂਟ ਰਿਸ਼ਤੇ ਸਮਝ ਪੈਦਾ ਕਰਦੇ ਹਨ

ਵਿਚਾਰ ਕਰੋ ਕਿ BESS ਸੁਰੱਖਿਆ ਪ੍ਰਣਾਲੀਆਂ ਅਸਲ ਵਿੱਚ ਕਿਵੇਂ ਕੰਮ ਕਰਦੀਆਂ ਹਨ। ਬੈਟਰੀ ਮੈਨੇਜਮੈਂਟ ਸਿਸਟਮ ਸੈੱਲ ਵੋਲਟੇਜ ਅਤੇ ਤਾਪਮਾਨ ਦੀ ਨਿਗਰਾਨੀ ਕਰਦਾ ਹੈ। ਜੇਕਰ ਪੈਰਾਮੀਟਰ ਸੁਰੱਖਿਅਤ ਸੀਮਾਵਾਂ ਤੋਂ ਵੱਧ ਜਾਂਦੇ ਹਨ, ਤਾਂ BMS ਨੂੰ ਬੈਟਰੀ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ। ਪਰ ਕਿਵੇਂ? ਪਾਵਰ ਪਰਿਵਰਤਨ ਸਿਸਟਮ ਦੁਆਰਾ? ਸਮਰਪਿਤ ਸੰਪਰਕਕਰਤਾਵਾਂ ਦੁਆਰਾ? ਕੀ ਹੁੰਦਾ ਹੈ ਜੇਕਰ BMS ਖੁਦ ਫੇਲ ਹੋ ਜਾਂਦਾ ਹੈ?

ਇਹਨਾਂ ਸਬੰਧਾਂ ਅਤੇ ਅਸਫਲਤਾ ਮੋਡਾਂ ਦਾ ਵਰਣਨ ਕਰਨ ਲਈ ਟੈਕਸਟ ਵਿਆਖਿਆਵਾਂ ਨੂੰ ਕਈ ਪੈਰਿਆਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਚਿੱਤਰ ਸਕਿੰਟਾਂ ਵਿੱਚ ਭੌਤਿਕ ਸਿਗਨਲ ਮਾਰਗ ਅਤੇ ਬੈਕਅੱਪ ਸਿਸਟਮ ਦਿਖਾਉਂਦੇ ਹਨ। ਤੁਸੀਂ ਐਮਰਜੈਂਸੀ ਸ਼ੱਟਡਾਊਨ ਕ੍ਰਮ ਨੂੰ ਦ੍ਰਿਸ਼ਟੀਗਤ ਤੌਰ 'ਤੇ ਟਰੇਸ ਕਰ ਸਕਦੇ ਹੋ, ਅਸਫਲਤਾ ਦੇ ਸਿੰਗਲ ਬਿੰਦੂਆਂ ਨੂੰ ਲੱਭ ਸਕਦੇ ਹੋ, ਅਤੇ ਪੁਸ਼ਟੀ ਕਰ ਸਕਦੇ ਹੋ ਕਿ ਬੇਲੋੜੇ ਸੁਰੱਖਿਆ ਮਾਰਗ ਅਸਲ ਵਿੱਚ ਮੌਜੂਦ ਹਨ।

BESS ਘਟਨਾਵਾਂ ਦਾ ਵਿਸ਼ਲੇਸ਼ਣ ਕਰਨ ਵਾਲੇ ਯੂ.ਐੱਸ. ਊਰਜਾ ਵਿਭਾਗ ਦੀ ਇੱਕ 2023 ਦੀ ਰਿਪੋਰਟ ਵਿੱਚ ਪਾਇਆ ਗਿਆ ਹੈ ਕਿ ਓਪਰੇਟਰਾਂ ਲਈ ਉਪਲਬਧ ਵਿਆਪਕ ਇਲੈਕਟ੍ਰੀਕਲ ਡਾਇਗ੍ਰਾਮਾਂ ਵਾਲੇ ਸਿਸਟਮਾਂ ਨੇ ਮੁੱਖ ਤੌਰ 'ਤੇ ਲਿਖਤੀ ਪ੍ਰਕਿਰਿਆਵਾਂ 'ਤੇ ਨਿਰਭਰ ਕਰਨ ਵਾਲਿਆਂ ਨਾਲੋਂ 40% ਘੱਟ ਸੁਰੱਖਿਆ{4}}ਸਬੰਧਤ ਬੰਦ ਹੋਣ ਦਾ ਅਨੁਭਵ ਕੀਤਾ ਹੈ। ਵਿਜ਼ੂਅਲ ਰੈਫਰੈਂਸ ਨੇ ਓਪਰੇਟਰਾਂ ਨੂੰ ਨੁਕਸ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦਾ ਸਹੀ ਨਿਦਾਨ ਅਤੇ ਜਵਾਬ ਦੇਣ ਵਿੱਚ ਮਦਦ ਕੀਤੀ।

ਬੈਟਰੀ ਸਟੋਰੇਜ਼ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਦੀਆਂ ਸੀਮਾਵਾਂ: ਜਦੋਂ ਵਿਜ਼ੂਅਲ ਫੇਲ ਹੋ ਜਾਂਦੇ ਹਨ

ਵਿਜ਼ੂਅਲ ਲਰਨਿੰਗ ਦਾ ਸਮਰਥਨ ਕਰਨ ਵਾਲੀ ਭਾਰੀ ਖੋਜ ਦੇ ਬਾਵਜੂਦ, BESS ਚਿੱਤਰਾਂ ਦੀਆਂ ਸਪੱਸ਼ਟ ਸੀਮਾਵਾਂ ਹਨ ਜੋ ਟੈਕਸਟ ਅਤੇ ਹੋਰ ਫਾਰਮੈਟਾਂ ਨੂੰ ਬਿਹਤਰ ਢੰਗ ਨਾਲ ਸੰਭਾਲਦੇ ਹਨ। ਇਹਨਾਂ ਸੀਮਾਵਾਂ ਨੂੰ ਸਮਝਣਾ ਰੇਖਾ-ਚਿੱਤਰਾਂ 'ਤੇ ਜ਼ਿਆਦਾ ਨਿਰਭਰਤਾ ਨੂੰ ਰੋਕਦਾ ਹੈ ਜਦੋਂ ਉਹ ਅਸਲ ਵਿੱਚ ਉਲਟ ਹੁੰਦੇ ਹਨ।

ਗਤੀਸ਼ੀਲ ਵਿਵਹਾਰ ਸਥਿਰ ਦ੍ਰਿਸ਼ਟੀਕੋਣ ਦਾ ਵਿਰੋਧ ਕਰਦਾ ਹੈ

BESS ਓਪਰੇਸ਼ਨ ਵਿੱਚ ਸਥਿਰ ਸਥਿਤੀ ਵਿੱਚ ਤਬਦੀਲੀਆਂ ਸ਼ਾਮਲ ਹੁੰਦੀਆਂ ਹਨ: ਚਾਰਜਿੰਗ, ਡਿਸਚਾਰਜਿੰਗ, ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ, ਥਰਮਲ ਪ੍ਰਬੰਧਨ, ਗਰਿੱਡ ਸਿੰਕ੍ਰੋਨਾਈਜ਼ੇਸ਼ਨ। ਇੱਕ ਸਿੰਗਲ-ਲਾਈਨ ਚਿੱਤਰ ਕਨੈਕਸ਼ਨਾਂ ਨੂੰ ਦਿਖਾਉਂਦਾ ਹੈ, ਪਰ ਇਹ ਆਸਾਨੀ ਨਾਲ ਇਹ ਨਹੀਂ ਦੱਸ ਸਕਦਾ ਕਿ ਸਿਸਟਮ ਚਾਰਜ ਦੀ ਸਥਿਤੀ, ਗਰਿੱਡ ਸਥਿਤੀਆਂ, ਜਾਂ ਤਾਪਮਾਨ 'ਤੇ ਨਿਰਭਰ ਕਰਦੇ ਹੋਏ ਪੂਰੀ ਤਰ੍ਹਾਂ ਵੱਖਰਾ ਵਿਹਾਰ ਕਰਦਾ ਹੈ।

ਕ੍ਰਮਾਂ ਦਾ ਵਰਣਨ ਕਰਨ 'ਤੇ ਟੈਕਸਟ ਉੱਤਮ ਹੈ: "ਜਦੋਂ SOC 20% ਤੋਂ ਘੱਟ ਜਾਂਦਾ ਹੈ, ਤਾਂ EMS ਬੈਟਰੀ ਤਣਾਅ ਨੂੰ ਘੱਟ ਕਰਨ ਲਈ ਘਟੀ ਹੋਈ ਪਾਵਰ 'ਤੇ ਗਰਿੱਡ ਚਾਰਜਿੰਗ ਸ਼ੁਰੂ ਕਰਦਾ ਹੈ। ਜੇਕਰ ਗਰਿੱਡ ਵੋਲਟੇਜ ±5% ਤੋਂ ਵਧਦਾ ਹੈ, ਤਾਂ ਸਿਸਟਮ ਅਸਥਾਈ ਤੌਰ 'ਤੇ ਡਿਸਕਨੈਕਟ ਹੋ ਜਾਂਦਾ ਹੈ ਜਦੋਂ PCS ਸਥਿਰ ਹੁੰਦਾ ਹੈ।" ਇਹ ਅਸਥਾਈ ਜਾਣਕਾਰੀ ਬਿਨਾਂ ਕਿਸੇ ਗੜਬੜ ਅਤੇ ਉਲਝਣ ਦੇ ਸਥਿਰ ਚਿੱਤਰਾਂ ਵਿੱਚ ਫਿੱਟ ਹੋਣ ਲਈ ਸੰਘਰਸ਼ ਕਰਦੀ ਹੈ।

ਕੁਝ ਡਿਜ਼ਾਈਨਰ ਇਸ ਨੂੰ ਵੱਖ-ਵੱਖ ਸੰਚਾਲਨ ਮੋਡ ਦਿਖਾਉਂਦੇ ਹੋਏ ਕਈ ਚਿੱਤਰਾਂ ਨਾਲ ਸੰਬੋਧਿਤ ਕਰਦੇ ਹਨ, ਪਰ ਇਹ ਇਸਦੀ ਆਪਣੀ ਸਮੱਸਿਆ ਪੈਦਾ ਕਰਦਾ ਹੈ-ਹੁਣ ਤੁਹਾਨੂੰ ਇੱਕ ਦੀ ਬਜਾਏ ਪੰਜ ਚਿੱਤਰਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਅਤੇ ਸਮਝ ਲਈ ਉਹਨਾਂ ਵਿਚਕਾਰ ਮਾਨਸਿਕ ਤੌਰ 'ਤੇ ਬਦਲਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਸਾਦਗੀ ਦਾ ਫਾਇਦਾ ਗਾਇਬ ਹੋ ਜਾਂਦਾ ਹੈ।

ਨਿਰਧਾਰਨ ਲਈ ਸਟੀਕ ਨੰਬਰਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ

ਇੱਕ ਚਿੱਤਰ "480V ਕਨੈਕਸ਼ਨ" ਜਾਂ "500kW ਇਨਵਰਟਰ" ਦਿਖਾ ਸਕਦਾ ਹੈ, ਪਰ ਅਸਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਲਈ ਬਹੁਤ ਜ਼ਿਆਦਾ ਵੇਰਵੇ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ:

ਵੋਲਟੇਜ: 480V ±10%, 3-ਪੜਾਅ, 60Hz

Inverter: 500kW continuous, 550kW 10-second peak, >97% ਕੁਸ਼ਲਤਾ,<3% THD

ਓਪਰੇਟਿੰਗ ਤਾਪਮਾਨ: -20 ਡਿਗਰੀ ਤੋਂ +50 ਡਿਗਰੀ

ਨਮੀ: 5-95% ਗੈਰ-ਕੰਡੈਂਸਿੰਗ

ਉਚਾਈ ਡੇਰੇਟਿੰਗ: 1% ਪ੍ਰਤੀ 100 ਮੀਟਰ 1000 ਮੀਟਰ ਤੋਂ ਉੱਪਰ

ਵੇਰਵੇ ਦਾ ਇਹ ਪੱਧਰ, ਖਰੀਦ ਅਤੇ ਸਥਾਪਨਾ ਲਈ ਜ਼ਰੂਰੀ, ਚਿੱਤਰਾਂ ਨੂੰ ਪੜ੍ਹਨਯੋਗ ਬਣਾਉਂਦਾ ਹੈ। ਜਦੋਂ ਓਨਸੇਮੀ ਨੇ ਆਪਣੀ 2024 BESS ਡਿਜ਼ਾਈਨ ਗਾਈਡ ਪ੍ਰਕਾਸ਼ਿਤ ਕੀਤੀ, ਤਾਂ ਉਹਨਾਂ ਨੇ ਵਿਸਤ੍ਰਿਤ ਬਲਾਕ ਡਾਇਗ੍ਰਾਮ ਅਤੇ ਵੱਖਰੇ 50-ਪੰਨਿਆਂ ਦੇ ਨਿਰਧਾਰਨ ਟੇਬਲ ਦੋਵੇਂ ਸ਼ਾਮਲ ਕੀਤੇ। ਹਰ ਇੱਕ ਇੱਕ ਵੱਖਰਾ ਉਦੇਸ਼ ਪੂਰਾ ਕਰਦਾ ਹੈ ਜੋ ਦੂਜਾ ਪੂਰਾ ਨਹੀਂ ਕਰ ਸਕਦਾ।

ਗੁੰਝਲਦਾਰ ਨਿਯੰਤਰਣ ਤਰਕ ਨੂੰ ਕੋਡ ਜਾਂ ਸੂਡੋਕੋਡ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ

ਆਧੁਨਿਕ BESS ਸਿਸਟਮ ਇਸ ਲਈ ਵਧੀਆ ਐਲਗੋਰਿਦਮ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ:

ਚਾਰਜ ਅਨੁਮਾਨ ਦੀ ਸਥਿਤੀ (ਕੁਲੰਬ ਕਾਉਂਟਿੰਗ + ਵੋਲਟੇਜ ਸਬੰਧ + ਕਲਮਨ ਫਿਲਟਰਿੰਗ)

ਸੈੱਲ ਸੰਤੁਲਨ ਦੀਆਂ ਰਣਨੀਤੀਆਂ (ਪੈਸਿਵ ਬਨਾਮ ਸਰਗਰਮ, ਸਮਾਂ ਅਨੁਕੂਲਤਾ)

ਪਾਵਰ ਡਿਸਪੈਚ ਓਪਟੀਮਾਈਜੇਸ਼ਨ (ਗਰਿੱਡ ਦੀਆਂ ਕੀਮਤਾਂ, ਮੌਸਮ ਦੀ ਭਵਿੱਖਬਾਣੀ, ਗਿਰਾਵਟ ਨੂੰ ਧਿਆਨ ਵਿੱਚ ਰੱਖਦੇ ਹੋਏ)

ਭਵਿੱਖਬਾਣੀ ਰੱਖ-ਰਖਾਅ (ਹਜ਼ਾਰਾਂ ਸੈਂਸਰ ਰੀਡਿੰਗਾਂ ਵਿੱਚ ਪੈਟਰਨ ਦੀ ਪਛਾਣ)

ਇਹ ਐਲਗੋਰਿਦਮ ਜ਼ਰੂਰੀ ਤੌਰ 'ਤੇ ਪ੍ਰੋਗਰਾਮ ਹਨ। ਉਹਨਾਂ ਨੂੰ ਡਾਇਗ੍ਰਾਮਮੈਟਿਕ ਤੌਰ 'ਤੇ ਦਰਸਾਉਣ ਦੀ ਕੋਸ਼ਿਸ਼ ਕਰਨ ਨਾਲ ਫਲੋ ਚਾਰਟ ਇੰਨੇ ਗੁੰਝਲਦਾਰ ਹੋ ਜਾਂਦੇ ਹਨ ਕਿ ਉਹਨਾਂ ਨੂੰ ਅਸਲ ਕੋਡ ਨਾਲੋਂ ਸਮਝਣਾ ਔਖਾ ਹੋ ਜਾਂਦਾ ਹੈ। ਇੱਕ ਲਿਖਤੀ ਜਾਂ ਸੂਡੋਕੋਡ ਵਿਆਖਿਆ ਬਿਹਤਰ ਕੰਮ ਕਰਦੀ ਹੈ:

IF (cell_voltage_delta > 50mV) ਫਿਰ
initiate_passive_balancing()
IF (ਡੈਲਟਾ ਕਾਇਮ ਰਹਿੰਦਾ ਹੈ > 30 ਮਿੰਟ) ਫਿਰ
flag_cell_degradation()
END IF
END IF

ਤੁਹਾਨੂੰਕਰ ਸਕਦਾ ਹੈਇਸਨੂੰ ਇੱਕ ਫੈਸਲੇ ਦੇ ਰੁੱਖ ਦੇ ਰੂਪ ਵਿੱਚ ਖਿੱਚੋ, ਪਰ ਦਰਜਨਾਂ ਹਾਲਤਾਂ ਅਤੇ ਨੇਸਟਡ ਲੂਪਸ ਵਾਲੇ ਐਲਗੋਰਿਦਮ ਲਈ, ਟੈਕਸਟ ਜਿੱਤਦਾ ਹੈ।

ਰੱਖ-ਰਖਾਅ ਦੀਆਂ ਪ੍ਰਕਿਰਿਆਵਾਂ ਚੈਕਲਿਸਟਾਂ ਦੇ ਤੌਰ 'ਤੇ ਬਿਹਤਰ ਕੰਮ ਕਰਦੀਆਂ ਹਨ

ਜਦੋਂ ਇੱਕ ਟੈਕਨੀਸ਼ੀਅਨ ਨੂੰ ਇੱਕ ਨਵਾਂ BESS ਸ਼ੁਰੂ ਕਰਨ ਜਾਂ ਕਿਸੇ ਨੁਕਸ ਦਾ ਨਿਪਟਾਰਾ ਕਰਨ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਤਾਂ ਚਿੱਤਰ ਕੰਪੋਨੈਂਟ ਟਿਕਾਣਿਆਂ ਅਤੇ ਕਨੈਕਸ਼ਨਾਂ ਦੀ ਪਛਾਣ ਕਰਨ ਵਿੱਚ ਮਦਦ ਕਰਦੇ ਹਨ। ਪਰ ਅਸਲ ਪ੍ਰਕਿਰਿਆ-"ਟਰਮੀਨਲ A-B ਵਿੱਚ ਵੋਲਟੇਜ ਨੂੰ ਮਾਪੋ, 3.45-3.55V ਦੇ ਅੰਦਰ ਰੀਡਿੰਗ ਦੀ ਪੁਸ਼ਟੀ ਕਰੋ, ਜੇਕਰ ਰੇਂਜ ਤੋਂ ਬਾਹਰ X, Y, Z"-ਇੱਕ ਵਿਜ਼ੂਅਲ ਫਲੋ ਡਾਇਗ੍ਰਾਮ ਨਾਲੋਂ ਇੱਕ ਨੰਬਰ ਵਾਲੀ ਚੈਕਲਿਸਟ ਦੇ ਤੌਰ 'ਤੇ ਬਿਹਤਰ ਕੰਮ ਕਰਦਾ ਹੈ।

ਟੇਸਲਾ ਦੀਆਂ ਮੇਗਾਪੈਕ ਸਥਾਪਨਾ ਟੀਮਾਂ ਯੋਜਨਾਬੰਦੀ ਦੌਰਾਨ ਵਿਆਪਕ ਸਿਸਟਮ ਚਿੱਤਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੀਆਂ ਹਨ, ਪਰ ਅਸਲ ਫੀਲਡ ਵਰਕ ਦੌਰਾਨ ਟੈਕਸਟ-ਅਧਾਰਿਤ ਕਮਿਸ਼ਨਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ 'ਤੇ ਸਵਿਚ ਕਰਦੀਆਂ ਹਨ। ਚਿੱਤਰ "ਕਿੱਥੇ" ਅਤੇ "ਕੀ" ਸਵਾਲਾਂ ਦੇ ਜਵਾਬ ਦਿੰਦਾ ਹੈ; ਚੈੱਕਲਿਸਟ "ਕਿਵੇਂ" ਅਤੇ "ਕਦੋਂ" ਦਾ ਜਵਾਬ ਦਿੰਦੀ ਹੈ।

ਬੈਟਰੀ ਐਨਰਜੀ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਬਣਾਉਣਾ ਜੋ ਅਸਲ ਵਿੱਚ ਸਮਝ ਨੂੰ ਬਿਹਤਰ ਬਣਾਉਂਦਾ ਹੈ

ਸਾਰੇ BESS ਚਿੱਤਰ ਬਰਾਬਰ ਮਦਦ ਨਹੀਂ ਕਰਦੇ। ਕੁਝ ਸਪੱਸ਼ਟ ਕਰਦੇ ਹਨ; ਹੋਰ ਉਲਝਣ. ਫਰਕ ਖਾਸ ਡਿਜ਼ਾਈਨ ਵਿਕਲਪਾਂ 'ਤੇ ਆਉਂਦਾ ਹੈ ਜੋ ਜਾਂ ਤਾਂ ਮਨੁੱਖੀ ਬੋਧ ਨੂੰ ਸਮਰਥਨ ਦਿੰਦੇ ਹਨ ਜਾਂ ਰੁਕਾਵਟ ਪਾਉਂਦੇ ਹਨ।

ਲੜੀ ਦਾ ਸਿਧਾਂਤ: ਪੱਧਰਾਂ ਨੂੰ ਵੱਖਰੇ ਤੌਰ 'ਤੇ ਦਿਖਾਓ

ਵਿਅਕਤੀਗਤ ਬੈਟਰੀ ਸੈੱਲਾਂ ਤੋਂ ਲੈ ਕੇ ਗਰਿੱਡ ਕਨੈਕਸ਼ਨ ਤੱਕ ਸਭ ਕੁਝ ਦਿਖਾਉਣ ਦੀ ਕੋਸ਼ਿਸ਼ ਕਰਨ ਵਾਲਾ ਇੱਕ ਸਿੰਗਲ ਡਾਇਗ੍ਰਾਮ ਲਾਜ਼ਮੀ ਤੌਰ 'ਤੇ ਅਸਫਲ ਹੋ ਜਾਂਦਾ ਹੈ। ਇੱਕ ਵਾਰ ਵਿੱਚ ਬਹੁਤ ਜ਼ਿਆਦਾ ਜਾਣਕਾਰੀ ਕਾਰਜਸ਼ੀਲ ਮੈਮੋਰੀ ਸਮਰੱਥਾ ਤੋਂ ਵੱਧ ਜਾਂਦੀ ਹੈ ਅਤੇ ਵਿਜ਼ੂਅਲ ਹਫੜਾ-ਦਫੜੀ ਪੈਦਾ ਕਰਦੀ ਹੈ।

ਪ੍ਰਭਾਵਸ਼ਾਲੀ BESS ਦਸਤਾਵੇਜ਼ ਲੜੀਵਾਰ ਚਿੱਤਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ:

ਪੱਧਰ 1 - ਸਿਸਟਮ ਸੰਖੇਪ ਜਾਣਕਾਰੀ:ਮੁੱਖ ਉਪ-ਸਿਸਟਮ (ਬੈਟਰੀ ਬੈਂਕ, ਪੀਸੀਐਸ, ਟ੍ਰਾਂਸਫਾਰਮਰ, ਗਰਿੱਡ ਕਨੈਕਸ਼ਨ) ਅਤੇ ਪ੍ਰਾਇਮਰੀ ਊਰਜਾ ਪ੍ਰਵਾਹ ਦਿਖਾਉਂਦਾ ਹੈ। ਇਹ ਤੁਹਾਡਾ 10,000-ਫੁੱਟ ਦ੍ਰਿਸ਼ ਹੈ ਜੋ ਜਵਾਬ ਦਿੰਦਾ ਹੈ "ਸਾਰਾ ਸਿਸਟਮ ਕਿਵੇਂ ਕੰਮ ਕਰਦਾ ਹੈ?"

ਪੱਧਰ 2 - ਸਬ-ਸਿਸਟਮ ਵੇਰਵੇ:ਬੈਟਰੀ ਰੈਕ ਆਰਕੀਟੈਕਚਰ, ਪਾਵਰ ਪਰਿਵਰਤਨ ਟੋਪੋਲੋਜੀ, ਕੰਟਰੋਲ ਸਿਸਟਮ ਲੜੀ, ਅਤੇ ਸੁਰੱਖਿਆ ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਵੱਖਰੇ ਚਿੱਤਰ। ਹਰ ਇੱਕ ਦੂਜੇ ਨੂੰ ਬੇਤਰਤੀਬ ਕੀਤੇ ਬਿਨਾਂ ਇੱਕ ਪਹਿਲੂ 'ਤੇ ਧਿਆਨ ਕੇਂਦਰਤ ਕਰਦਾ ਹੈ।

ਪੱਧਰ 3 - ਕੰਪੋਨੈਂਟ ਨਿਰਧਾਰਨ:ਵਿਅਕਤੀਗਤ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਵੇਰਵੇ, ਆਮ ਤੌਰ 'ਤੇ ਏਕੀਕ੍ਰਿਤ ਚਿੱਤਰਾਂ ਦੀ ਬਜਾਏ ਤਕਨੀਕੀ ਡਾਟਾ ਸ਼ੀਟਾਂ ਵਜੋਂ।

ਇਹ ਪਹੁੰਚ ਮੇਲ ਖਾਂਦੀ ਹੈ ਕਿ ਇੰਜਨੀਅਰ ਅਸਲ ਵਿੱਚ ਸਿਸਟਮਾਂ ਨੂੰ ਕਿਵੇਂ ਸਿੱਖਦੇ ਹਨ-ਪਹਿਲਾਂ ਵਿਆਪਕ ਸੰਖੇਪ ਜਾਣਕਾਰੀ, ਫਿਰ ਰੁਚੀ ਦੇ ਖਾਸ ਖੇਤਰਾਂ ਵਿੱਚ ਹੌਲੀ-ਹੌਲੀ ਡੂੰਘੀ ਗੋਤਾਖੋਰੀ ਕਰਦੇ ਹਨ। ਸਭ ਕੁਝ ਇੱਕੋ ਵਾਰ ਦਿਖਾਉਣ ਦੀ ਕੋਸ਼ਿਸ਼ ਕਰਨਾ ਕਿਸੇ ਦੀ ਮਦਦ ਨਹੀਂ ਕਰਦਾ।

ਸਰਲੀਕਰਨ ਸੰਤੁਲਨ: ਵੇਰਵੇ ਬਨਾਮ ਸਪਸ਼ਟਤਾ

ਅਸਲ BESS ਸਥਾਪਨਾਵਾਂ ਵਿੱਚ ਸੈਂਕੜੇ ਭਾਗ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ: ਸਰਕਟ ਬ੍ਰੇਕਰ, ਫਿਊਜ਼, ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ, ਸ਼ੰਟ, ਸੈਂਸਰ, ਸੰਚਾਰ ਕੇਬਲ, ਜ਼ਮੀਨੀ ਕੁਨੈਕਸ਼ਨ। ਉਹਨਾਂ ਸਾਰਿਆਂ ਨੂੰ ਦਿਖਾਓ ਅਤੇ ਤੁਹਾਡਾ ਚਿੱਤਰ ਅਯੋਗ ਹੋ ਜਾਵੇਗਾ। ਬਹੁਤ ਸਾਰੇ ਛੱਡ ਦਿਓ ਅਤੇ ਇਹ ਬੇਕਾਰ ਹੋ ਜਾਂਦਾ ਹੈ.

ਹੱਲ: ਦਰਸ਼ਕਾਂ ਅਤੇ ਉਦੇਸ਼ ਲਈ ਵੇਰਵੇ ਦੇ ਪੱਧਰ ਨੂੰ ਅਨੁਕੂਲ ਬਣਾਓ।

ਲਈਸੰਕਲਪਿਕ ਸਮਝ(ਨਵੇਂ ਓਪਰੇਟਰਾਂ ਨੂੰ ਸਿਖਲਾਈ ਦੇਣਾ, ਕਲਾਇੰਟ ਪ੍ਰਸਤੁਤੀਆਂ): ਹਰ ਤਾਰ ਅਤੇ ਸਵਿੱਚ ਤੋਂ ਬਿਨਾਂ ਕਾਰਜਸ਼ੀਲ ਸਬੰਧਾਂ ਨੂੰ ਦਰਸਾਉਣ ਵਾਲੇ ਸਰਲ ਬਲਾਕ ਚਿੱਤਰ। "ਇਹ ਇਹਨਾਂ ਖਾਸ ਹਿੱਸਿਆਂ ਦੁਆਰਾ ਇਸ ਨਾਲ ਜੁੜਦਾ ਹੈ" ਦੀ ਬਜਾਏ "ਇਹ ਨਿਯੰਤਰਣ ਕਰਦਾ ਹੈ" 'ਤੇ ਫੋਕਸ ਕਰੋ।

ਲਈਡਿਜ਼ਾਈਨ ਪ੍ਰਮਾਣਿਕਤਾ(ਇੰਜੀਨੀਅਰਿੰਗ ਸਮੀਖਿਆ): ਸਾਰੇ ਸੁਰੱਖਿਆ-ਨਾਜ਼ੁਕ ਹਿੱਸੇ ਅਤੇ ਆਕਾਰ ਦੀ ਜਾਣਕਾਰੀ ਸ਼ਾਮਲ ਕਰੋ, ਪਰ ਗੁੰਝਲਤਾ ਦਾ ਪ੍ਰਬੰਧਨ ਕਰਨ ਲਈ ਮਿਆਰੀ ਚਿੰਨ੍ਹ ਅਤੇ ਸਮੂਹ ਦੀ ਵਰਤੋਂ ਕਰੋ। ਹਰ ਸੁਰੱਖਿਆ ਯੰਤਰ ਮਾਇਨੇ ਰੱਖਦਾ ਹੈ; ਸਜਾਵਟੀ ਬਕਸੇ ਨਹੀਂ ਕਰਦੇ।

ਲਈਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਰੱਖ-ਰਖਾਅ(ਫੀਲਡ ਟੈਕਨੀਸ਼ੀਅਨ): ਟਰਮੀਨਲ ਪਛਾਣ, ਵਾਇਰ ਗੇਜ, ਅਤੇ ਭੌਤਿਕ ਸਥਾਨਾਂ ਦੇ ਨਾਲ ਵਿਸਤ੍ਰਿਤ ਸਿੰਗਲ-ਲਾਈਨ ਚਿੱਤਰ। ਟੈਕਨੀਸ਼ੀਅਨ ਨੂੰ ਇਹ ਜਾਣਨ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ ਕਿ ਚਿੱਤਰ 'ਤੇ "CB-101" ਪੈਨਲ 3 ਦੀ ਸਥਿਤੀ 7 ਵਿੱਚ ਖਾਸ ਬ੍ਰੇਕਰ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ।

ਐਨੋਟੇਸ਼ਨ ਰਣਨੀਤੀ: ਸੂਚਿਤ ਕਰਨ ਵਾਲੇ ਲੇਬਲ

ਟੈਕਸਟ ਐਨੋਟੇਸ਼ਨਾਂ ਵਿੱਚ ਕਵਰ ਕੀਤਾ ਗਿਆ ਇੱਕ BESS ਚਿੱਤਰ ਉਸ ਉਦੇਸ਼ ਨੂੰ ਖਤਮ ਕਰਦਾ ਹੈ{0}} ਤੁਸੀਂ ਪੈਰੇ ਪੜ੍ਹਨ ਲਈ ਵਾਪਸ ਆ ਗਏ ਹੋ। ਪਰ ਪੂਰੀ ਤਰ੍ਹਾਂ ਲੇਬਲ ਰਹਿਤ ਚਿੱਤਰਾਂ ਨੂੰ ਬਾਹਰੀ ਦਸਤਾਵੇਜ਼ਾਂ ਲਈ ਨਿਰੰਤਰ ਸੰਦਰਭ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਪ੍ਰਭਾਵੀ ਐਨੋਟੇਸ਼ਨ ਘੱਟੋ-ਘੱਟ ਅਤੇ ਰਣਨੀਤਕ ਹਨ:

ਫੈਸਲੇ ਦੇ ਬਿੰਦੂਆਂ 'ਤੇ ਉਪਕਰਣ ਰੇਟਿੰਗਾਂ (kW, kWh, ਵੋਲਟੇਜ ਪੱਧਰ)

ਸੁਰੱਖਿਆ ਯੰਤਰ ਟ੍ਰਿਪ ਰੇਟਿੰਗ ਜਿੱਥੇ ਸੁਰੱਖਿਆ ਮਾਇਨੇ ਰੱਖਦੀ ਹੈ

ਸੰਚਾਰ ਪ੍ਰੋਟੋਕੋਲ ਨੋਟਸ ਜਿੱਥੇ ਵੱਖ-ਵੱਖ ਮਾਪਦੰਡ ਪੂਰੇ ਹੁੰਦੇ ਹਨ

ਗੈਰ-ਸਪਸ਼ਟ ਭਾਗਾਂ ਲਈ ਸੰਖੇਪ ਫੰਕਸ਼ਨ ਵਰਣਨ-

ਬਚੋ: ਲੰਬੀਆਂ ਵਿਆਖਿਆਵਾਂ, ਪ੍ਰਤੀਕਾਂ ਤੋਂ ਪਹਿਲਾਂ ਹੀ ਸਪਸ਼ਟ ਬੇਲੋੜੀ ਜਾਣਕਾਰੀ, ਟੇਬਲਾਂ ਦੇ ਅਨੁਕੂਲ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਅਤੇ ਪ੍ਰਕਿਰਿਆ ਸੰਬੰਧੀ ਕਦਮ।

ਰੰਗ ਕੋਡ ਵਿਕਲਪ: ਸੰਜਮ ਨਾਲ ਵਰਤੋਂ

ਰੰਗ ਪਾਵਰ ਵਹਾਅ (ਸਕਾਰਾਤਮਕ ਲਈ ਲਾਲ, ਨਕਾਰਾਤਮਕ ਲਈ ਨੀਲਾ), ਸਿਸਟਮ ਸਥਿਤੀਆਂ (ਆਮ ਲਈ ਹਰਾ, ਘਟੀਆ ਲਈ ਪੀਲਾ, ਨੁਕਸ ਲਈ ਲਾਲ), ਜਾਂ ਵੱਖ-ਵੱਖ ਵੋਲਟੇਜ ਪੱਧਰਾਂ ਨੂੰ ਵੱਖ ਕਰ ਸਕਦਾ ਹੈ। ਚੰਗੀ ਤਰ੍ਹਾਂ ਵਰਤਿਆ ਗਿਆ, ਇਹ ਤੁਰੰਤ ਵਿਜ਼ੂਅਲ ਵਿਭਿੰਨਤਾ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ।

ਖ਼ਰਾਬ ਢੰਗ ਨਾਲ ਵਰਤੇ ਜਾਣ ਨਾਲ, ਰੰਗ ਇੱਕ ਬੈਸਾਖ ਬਣ ਜਾਂਦਾ ਹੈ ਜੋ ਰੰਗ-ਬਲਾਈਂਡ ਉਪਭੋਗਤਾਵਾਂ (8% ਮਰਦਾਂ) ਦੁਆਰਾ ਫੋਟੋਕਾਪੀ ਜਾਂ ਦੇਖੇ ਜਾਣ 'ਤੇ ਚਿੱਤਰਾਂ ਨੂੰ ਵਰਤੋਂਯੋਗ ਨਹੀਂ ਬਣਾਉਂਦਾ। ਨਾਜ਼ੁਕ ਜਾਣਕਾਰੀ ਨੂੰ ਕਦੇ ਵੀ ਸਿਰਫ਼ ਰੰਗ 'ਤੇ ਨਿਰਭਰ ਨਹੀਂ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ-ਇਸਦੀ ਵਰਤੋਂ ਖਾਕੇ ਜਾਂ ਲੇਬਲਾਂ ਵਿੱਚ ਪਹਿਲਾਂ ਤੋਂ ਮੌਜੂਦ ਭਿੰਨਤਾਵਾਂ ਲਈ ਮਜ਼ਬੂਤੀ ਦੇ ਤੌਰ 'ਤੇ ਕਰੋ।

ਏਕੀਕਰਣ ਪਹੁੰਚ: ਦਸਤਾਵੇਜ਼ ਦੇ ਹਿੱਸੇ ਵਜੋਂ ਚਿੱਤਰ

BESS ਡਾਇਗ੍ਰਾਮ ਵੱਧ ਤੋਂ ਵੱਧ ਮੁੱਲ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ ਇਕੱਲੇ ਕਲਾਕ੍ਰਿਤੀਆਂ ਵਜੋਂ ਨਹੀਂ ਬਲਕਿ ਏਕੀਕ੍ਰਿਤ ਦਸਤਾਵੇਜ਼ਾਂ ਦੇ ਇੱਕ ਹਿੱਸੇ ਵਜੋਂ ਜੋ ਹਰ ਇੱਕ ਫਾਰਮੈਟ ਦੀਆਂ ਸ਼ਕਤੀਆਂ ਨਾਲ ਖੇਡਦਾ ਹੈ।

ਤਿੰਨ-ਪਰਤ ਦਸਤਾਵੇਜ਼ੀ ਮਾਡਲ

ਵਿਜ਼ੂਅਲ ਲੇਅਰ - ਚਿੱਤਰ:ਸਿਸਟਮ ਆਰਕੀਟੈਕਚਰ, ਕੰਪੋਨੈਂਟ ਸਬੰਧ, ਪਾਵਰ ਵਹਾਅ ਮਾਰਗ, ਭੌਤਿਕ ਲੇਆਉਟ। ਸਥਾਨਿਕ ਅਤੇ ਢਾਂਚਾਗਤ ਸਵਾਲਾਂ ਦੇ ਜਲਦੀ ਜਵਾਬ ਦਿੰਦਾ ਹੈ।

ਨਿਰਧਾਰਨ ਪਰਤ - ਟੇਬਲ ਅਤੇ ਡੇਟਾ ਸ਼ੀਟਾਂ:ਸਹੀ ਬਿਜਲਈ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਵਾਤਾਵਰਨ ਰੇਟਿੰਗਾਂ, ਪ੍ਰਦਰਸ਼ਨ ਕਰਵ, ਪਾਲਣਾ ਮਾਪਦੰਡ। ਸਟੀਕਸ਼ਨ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ ਜੋ ਡਾਇਗ੍ਰਾਮ ਨਹੀਂ ਦਿਖਾ ਸਕਦਾ।

ਵਿਧੀਗਤ ਪਰਤ - ਪਾਠ ਅਤੇ ਜਾਂਚ ਸੂਚੀਆਂ:ਕਮਿਸ਼ਨਿੰਗ ਕ੍ਰਮ, ਸਮੱਸਿਆ ਨਿਪਟਾਰਾ ਤਰਕ, ਰੱਖ-ਰਖਾਅ ਦੇ ਕਾਰਜਕ੍ਰਮ, ਸੁਰੱਖਿਆ ਪ੍ਰਕਿਰਿਆਵਾਂ। ਅਸਥਾਈ ਅਤੇ ਸ਼ਰਤੀਆ ਜਾਣਕਾਰੀ ਨੂੰ ਕੈਪਚਰ ਕਰਦਾ ਹੈ।

ਹਰ ਪਰਤ ਦੂਜੇ ਦਾ ਹਵਾਲਾ ਦਿੰਦੀ ਹੈ। ਇੱਕ ਸਮੱਸਿਆ-ਨਿਪਟਾਰਾ ਪ੍ਰਕਿਰਿਆ ਕਹਿੰਦੀ ਹੈ "ਸਰਕਟ ਬ੍ਰੇਕਰ CB-201 ਲੱਭੋ (ਚਿੱਤਰ 3, ਪੈਨਲ ਏ ਦੇਖੋ)।" ਡਾਇਗ੍ਰਾਮ ਜਾਂਚ ਪ੍ਰਕਿਰਿਆਵਾਂ ਦੇ ਨਾਲ ਚਿੱਤਰ ਨੂੰ ਬੇਤਰਤੀਬ ਕੀਤੇ ਬਿਨਾਂ CB-201 ਦੀ ਸਥਿਤੀ ਦਿਖਾਉਂਦਾ ਹੈ। ਨਿਰਧਾਰਨ ਸਾਰਣੀ ਵਿੱਚ CB-201 ਦੀ ਸਹੀ ਯਾਤਰਾ ਮੌਜੂਦਾ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ, ਬਿਨਾਂ ਡਾਇਗ੍ਰਾਮ ਵਿੱਚ ਦਿਖਾਈ ਦੇਣ ਵਾਲੀ ਜਾਣਕਾਰੀ ਨੂੰ ਦੁਹਰਾਏ।

ਲਿਵਿੰਗ ਡਾਇਗ੍ਰਾਮ ਚੈਲੇਂਜ

BESS ਸਿਸਟਮ ਵਿਕਸਿਤ ਹੁੰਦੇ ਹਨ। ਫਰਮਵੇਅਰ ਅੱਪਡੇਟ ਕੰਟਰੋਲ ਤਰਕ ਬਦਲਦੇ ਹਨ। ਉਪਯੋਗਤਾ ਲੋੜਾਂ ਨਵੀਆਂ ਸੁਰੱਖਿਆ ਸਕੀਮਾਂ ਨੂੰ ਲਾਜ਼ਮੀ ਕਰਦੀਆਂ ਹਨ। ਅਸਫ਼ਲ ਭਾਗਾਂ ਨੂੰ ਥੋੜੇ ਵੱਖਰੇ ਮਾਡਲਾਂ ਨਾਲ ਬਦਲਿਆ ਜਾਂਦਾ ਹੈ। ਮਹੀਨਿਆਂ ਦੇ ਅੰਦਰ, ਧਿਆਨ ਨਾਲ ਖਿੱਚੇ ਗਏ ਚਿੱਤਰ ਗੁੰਮਰਾਹਕੁੰਨ ਬਣ ਸਕਦੇ ਹਨ।

ਹੱਲ ਚਿੱਤਰਾਂ ਨੂੰ ਪੂਰੀ ਤਰ੍ਹਾਂ ਅੱਪਡੇਟ ਕਰਨ ਦੀ ਕੋਸ਼ਿਸ਼ ਨਹੀਂ ਕਰ ਰਿਹਾ ਹੈ- ਜੋ ਕਿ ਅਭਿਆਸ ਵਿੱਚ ਬਹੁਤ ਘੱਟ ਹੁੰਦਾ ਹੈ। ਇਸ ਦੀ ਬਜਾਏ, ਧਿਆਨ ਦਿਓ:

ਸੰਸਕਰਣ ਨਿਯੰਤਰਣ:ਮਿਤੀ ਅਤੇ ਸੰਸਕਰਣ ਹਰੇਕ ਚਿੱਤਰ। ਸੰਸ਼ੋਧਨ ਇਤਿਹਾਸ ਵਿੱਚ ਵੱਡੀਆਂ ਤਬਦੀਲੀਆਂ ਨੂੰ ਨੋਟ ਕਰੋ। ਜਦੋਂ ਇੱਕ ਓਪਰੇਟਰ ਪੁੱਛਦਾ ਹੈ "ਕਿਹੜਾ ਚਿੱਤਰ ਮੌਜੂਦਾ ਸੰਰਚਨਾ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ?" ਜਵਾਬ ਸਪੱਸ਼ਟ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ.

ਮਾਰਕਿੰਗ ਸੋਧਾਂ:ਜਦੋਂ ਫੀਲਡ ਤਬਦੀਲੀਆਂ ਹੁੰਦੀਆਂ ਹਨ, ਤਾਂ ਇਹ ਮੰਨਣ ਦੀ ਬਜਾਏ ਕਿ ਕੋਈ CAD ਫਾਈਲਾਂ ਨੂੰ ਅਪਡੇਟ ਕਰੇਗਾ, ਲਾਲ ਸਿਆਹੀ ਨਾਲ ਛਾਪੇ ਗਏ ਚਿੱਤਰਾਂ ਨੂੰ ਐਨੋਟੇਟ ਕਰੋ। ਇੱਕ ਮਾਰਕਅੱਪ ਡਾਇਗ੍ਰਾਮ-ਵਧੀਆ ਹੈ ਜੋ ਕਿ ਇੱਕ ਸੁੰਦਰ ਚਿੱਤਰ ਨਾਲੋਂ ਸਹੀ ਹੈ ਜੋ ਗਲਤ ਹੈ।

ਨਾਜ਼ੁਕ ਤੱਤਾਂ ਦੀ ਪਛਾਣ:ਨੋਟ ਕਰੋ ਕਿ ਚਿੱਤਰ ਦੇ ਕਿਹੜੇ ਹਿੱਸੇ ਸੁਰੱਖਿਆ-ਨਾਜ਼ੁਕ ਹਨ (ਤੁਰੰਤ ਅੱਪਡੇਟ ਕੀਤੇ ਜਾਣੇ ਚਾਹੀਦੇ ਹਨ) ਬਨਾਮ ਸੁਵਿਧਾ-ਪੱਧਰ (ਅਗਲੇ ਵੱਡੇ ਸੰਸ਼ੋਧਨ ਦੀ ਉਡੀਕ ਕਰ ਸਕਦੇ ਹਨ)।

ਫੈਸਲਾ: ਸੰਦਰਭ ਮੁੱਲ ਨਿਰਧਾਰਤ ਕਰਦਾ ਹੈ

ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਸਿਰਫ਼ "ਸਮਝਣ ਵਿੱਚ ਮਦਦ" ਨਹੀਂ ਕਰਦੇ ਹਨ-ਉਹ ਕੁਝ ਖਾਸ ਕਿਸਮ ਦੀ ਸਮਝ ਨੂੰ ਸੰਭਵ ਬਣਾਉਂਦੇ ਹਨ ਜੋ ਇਕੱਲੇ ਟੈਕਸਟ ਪ੍ਰਦਾਨ ਨਹੀਂ ਕਰ ਸਕਦਾ ਹੈ। ਜਦੋਂ ਤੁਹਾਨੂੰ ਕੰਪੋਨੈਂਟ ਸਬੰਧਾਂ ਨੂੰ ਸਮਝਣ, ਪਾਵਰ ਪ੍ਰਵਾਹ ਨੂੰ ਟਰੇਸ ਕਰਨ, ਸਪਾਟ ਡਿਜ਼ਾਈਨ ਟਕਰਾਅ, ਜਾਂ ਸਿਸਟਮ ਦੀ ਸੰਪੂਰਨਤਾ ਦੀ ਪੁਸ਼ਟੀ ਕਰਨ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ, ਤਾਂ ਚਿੱਤਰ ਅਟੱਲ ਕੰਮ ਕਰਦੇ ਹਨ।

ਪਰ ਉਹ ਜਾਦੂ ਨਹੀਂ ਹਨ। ਡਾਇਗ੍ਰਾਮ ਅਸਥਾਈ ਕ੍ਰਮਾਂ, ਸਟੀਕ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਗੁੰਝਲਦਾਰ ਐਲਗੋਰਿਦਮ, ਅਤੇ ਵਿਸਤ੍ਰਿਤ ਪ੍ਰਕਿਰਿਆਵਾਂ ਨਾਲ ਸੰਘਰਸ਼ ਕਰਦੇ ਹਨ। ਉਹ ਪੂਰਕ ਦਸਤਾਵੇਜ਼ਾਂ ਦੇ ਨਾਲ ਸਭ ਤੋਂ ਵਧੀਆ ਕੰਮ ਕਰਦੇ ਹਨ ਜੋ ਉਹਨਾਂ ਦੇ ਅੰਤਰ ਨੂੰ ਭਰਦੇ ਹਨ।

ਆਇਓਵਾ ਸਟੇਟ ਦੇ ਇੰਜੀਨੀਅਰਿੰਗ ਵਿਦਿਆਰਥੀ ਜਿਨ੍ਹਾਂ ਨੇ ਆਪਣੇ BESS ਡਾਇਗ੍ਰਾਮ 'ਤੇ ਚਾਰ ਹਫ਼ਤੇ ਬਿਤਾਏ ਸਨ, ਉਹ ਸਮਾਂ ਬਰਬਾਦ ਨਹੀਂ ਕਰ ਰਹੇ ਸਨ-ਉਹ ਡਾਇਗਰਾਮ ਬਣਾਉਣ ਦੀ ਪ੍ਰਕਿਰਿਆ ਨੂੰ ਡਿਜ਼ਾਈਨ ਪ੍ਰਮਾਣਿਕਤਾ ਟੂਲ ਵਜੋਂ ਵਰਤ ਰਹੇ ਸਨ। ਚਿੱਤਰ ਨੇ ਸਿਰਫ਼ ਉਹਨਾਂ ਦੇ ਸਿਸਟਮ ਦਾ ਦਸਤਾਵੇਜ਼ ਨਹੀਂ ਬਣਾਇਆ; ਇਸ ਨੂੰ ਖਿੱਚਣ ਨੇ ਉਹਨਾਂ ਨੂੰ ਹਰ ਕੁਨੈਕਸ਼ਨ, ਹਰ ਰੇਟਿੰਗ, ਹਰ ਅਸਫਲਤਾ ਮੋਡ ਦੁਆਰਾ ਉਹਨਾਂ ਤਰੀਕਿਆਂ ਨਾਲ ਸੋਚਣ ਲਈ ਮਜ਼ਬੂਰ ਕੀਤਾ ਜਿਸ ਨਾਲ ਟੈਕਸਟ ਸਪੈਕਸ ਉਹਨਾਂ ਨੂੰ ਚਮਕਣ ਦੀ ਇਜਾਜ਼ਤ ਦਿੰਦੇ ਹਨ।

ਇਹ BESS ਚਿੱਤਰਾਂ ਦੀ ਅਸਲ ਸ਼ਕਤੀ ਹੈ: ਇਹ ਨਹੀਂ ਕਿ ਉਹ ਸ਼ਬਦਾਂ ਨਾਲੋਂ ਤੇਜ਼ੀ ਨਾਲ ਜਾਣਕਾਰੀ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ, ਪਰ ਇਹ ਕਿ ਉਹ ਅਧੂਰੀ ਸੋਚ ਨੂੰ ਦ੍ਰਿਸ਼ਮਾਨ ਬਣਾਉਂਦੇ ਹਨ।

ਸਟੈਨਫੋਰਡ ਯੂਨੀਵਰਸਿਟੀ ਦੇ ਰੌਬਰਟ ਹੌਰਨ ਦੀ ਖੋਜ ਦੱਸਦੀ ਹੈ ਕਿ ਕਿਉਂ: "ਜਦੋਂ ਸ਼ਬਦ ਅਤੇ ਵਿਜ਼ੂਅਲ ਤੱਤ ਨਜ਼ਦੀਕੀ ਰੂਪ ਵਿੱਚ ਜੁੜੇ ਹੁੰਦੇ ਹਨ, ਤਾਂ ਅਸੀਂ ਕੁਝ ਨਵਾਂ ਬਣਾਉਂਦੇ ਹਾਂ ਅਤੇ ਅਸੀਂ ਆਪਣੀ ਸੰਪਰਦਾਇਕ ਬੁੱਧੀ ਨੂੰ ਵਧਾਉਂਦੇ ਹਾਂ। ਵਿਜ਼ੂਅਲ ਭਾਸ਼ਾ ਵਿੱਚ ਮਨੁੱਖੀ ਬੈਂਡਵਿਡਥ-ਨੂੰ ਲੈਣ, ਸਮਝਣ, ਅਤੇ ਵਧੇਰੇ ਕੁਸ਼ਲਤਾ ਨਾਲ ਵੱਡੀ ਮਾਤਰਾ ਵਿੱਚ ਨਵੀਂ ਜਾਣਕਾਰੀ ਨੂੰ ਸੰਸਲੇਸ਼ਣ ਕਰਨ ਦੀ ਸਮਰੱਥਾ ਹੁੰਦੀ ਹੈ।"

ਖਾਸ ਤੌਰ 'ਤੇ BESS ਲਈ, ਜਿੱਥੇ ਸਿਸਟਮ ਦੀ ਗੁੰਝਲਤਾ ਗੰਭੀਰ ਸੁਰੱਖਿਆ ਪ੍ਰਭਾਵਾਂ ਦੇ ਨਾਲ ਜੁੜਦੀ ਹੈ, ਉਹ ਵਧੀ ਹੋਈ ਖੁਫੀਆ ਜਾਣਕਾਰੀ ਕੋਈ ਵਧੀਆ--ਹੋਣਾ-ਜੋ ਜ਼ਿੰਮੇਵਾਰ ਡਿਜ਼ਾਈਨ, ਸਥਾਪਨਾ, ਅਤੇ ਸੰਚਾਲਨ ਲਈ ਜ਼ਰੂਰੀ ਨਹੀਂ ਹੈ। ਭਾਵੇਂ ਤੁਸੀਂ ਆਪਣਾ ਪਹਿਲਾ ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਾਇਗ੍ਰਾਮ ਬਣਾ ਰਹੇ ਹੋ ਜਾਂ ਕਿਸੇ ਉਪਯੋਗਤਾ-ਸਕੇਲ ਸਥਾਪਨਾ ਲਈ ਦਸਤਾਵੇਜ਼ਾਂ ਨੂੰ ਸੋਧ ਰਹੇ ਹੋ, ਯਾਦ ਰੱਖੋ ਕਿ ਚਿੱਤਰ ਦਾ ਮੁੱਲ ਸੰਚਾਰ ਤੋਂ ਪਰੇ ਹੈ-ਇਹ ਇੱਕ ਸੋਚਣ ਵਾਲਾ ਸਾਧਨ ਹੈ ਜੋ ਅਮੂਰਤ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਨੂੰ ਠੋਸ, ਸਮੀਖਿਆਯੋਗ ਸਿਸਟਮ ਆਰਕੀਟੈਕਚਰ ਵਿੱਚ ਬਦਲਦਾ ਹੈ।

ਅਕਸਰ ਪੁੱਛੇ ਜਾਂਦੇ ਸਵਾਲ

ਇੱਕ ਸਿੰਗਲ-ਲਾਈਨ ਡਾਇਗ੍ਰਾਮ ਅਤੇ BESS ਲਈ ਇੱਕ ਬਲਾਕ ਡਾਇਗ੍ਰਾਮ ਵਿੱਚ ਕੀ ਅੰਤਰ ਹੈ?

ਸਿੰਗਲ-ਲਾਈਨ ਡਾਇਗ੍ਰਾਮ ਸੁਰੱਖਿਆ ਯੰਤਰਾਂ, ਸਵਿੱਚਾਂ, ਅਤੇ ਪਾਵਰ ਵਹਾਅ ਦਿਸ਼ਾਵਾਂ ਸਮੇਤ, ਮਿਆਰੀ ਚਿੰਨ੍ਹਾਂ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ ਭਾਗਾਂ ਵਿਚਕਾਰ ਅਸਲ ਇਲੈਕਟ੍ਰੀਕਲ ਕਨੈਕਸ਼ਨ ਦਿਖਾਉਂਦੇ ਹਨ। ਇਹਨਾਂ ਦੀ ਵਰਤੋਂ ਇੰਜੀਨੀਅਰਿੰਗ ਪ੍ਰਮਾਣਿਕਤਾ ਅਤੇ ਰੈਗੂਲੇਟਰੀ ਪਾਲਣਾ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। ਬਲਾਕ ਡਾਇਗ੍ਰਾਮ ਵਿਸਤ੍ਰਿਤ ਬਿਜਲਈ ਕਨੈਕਸ਼ਨਾਂ ਦੇ ਬਿਨਾਂ ਸਬ-ਸਿਸਟਮ ਦੇ ਵਿਚਕਾਰ ਕਾਰਜਸ਼ੀਲ ਸਬੰਧ ਦਿਖਾਉਂਦੇ ਹਨ-ਉਹ ਸੰਕਲਪਿਕ ਸਮਝ ਅਤੇ ਸਿਖਲਾਈ ਲਈ ਬਿਹਤਰ ਹੁੰਦੇ ਹਨ। ਇੱਕ ਬਲਾਕ ਚਿੱਤਰ "ਬੈਟਰੀ ਬੈਂਕ → ਇਨਵਰਟਰ → ਗਰਿੱਡ" ਦਿਖਾ ਸਕਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਇੱਕ-ਲਾਈਨ ਚਿੱਤਰ ਵਿੱਚ ਹਰੇਕ ਹਿੱਸੇ ਦੇ ਵਿਚਕਾਰ ਖਾਸ ਬ੍ਰੇਕਰ, ਫਿਊਜ਼, ਅਤੇ ਮਾਪ ਪੁਆਇੰਟ ਸ਼ਾਮਲ ਹੋਣਗੇ।

ਕੀ ਮੈਨੂੰ ਇਹ ਜਾਣਨ ਦੀ ਲੋੜ ਹੈ ਕਿ BESS ਨਾਲ ਕੰਮ ਕਰਨ ਲਈ ਇਲੈਕਟ੍ਰੀਕਲ ਡਾਇਗ੍ਰਾਮ ਨੂੰ ਕਿਵੇਂ ਪੜ੍ਹਨਾ ਹੈ?

ਤੁਹਾਡੀ ਭੂਮਿਕਾ ਜਵਾਬ ਨਿਰਧਾਰਤ ਕਰਦੀ ਹੈ। ਸਿਸਟਮ ਡਿਜ਼ਾਈਨਰਾਂ ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਟੈਕਨੀਸ਼ੀਅਨਾਂ ਨੂੰ ਡਾਇਗ੍ਰਾਮ ਪੜ੍ਹਨ ਦੇ ਹੁਨਰ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ-ਇਹ ਇੱਕ ਮੁੱਖ ਯੋਗਤਾ ਹੈ। ਆਪਰੇਟਰ ਵਿਧੀਗਤ ਸਿਖਲਾਈ ਦੇ ਨਾਲ ਮਿਲ ਕੇ ਬੁਨਿਆਦੀ ਚਿੱਤਰ ਸਮਝ (ਮੁੱਖ ਭਾਗਾਂ ਦੀ ਪਛਾਣ ਕਰਨਾ ਅਤੇ ਪਾਵਰ ਪ੍ਰਵਾਹ ਨੂੰ ਟਰੇਸ ਕਰਨਾ) ਨਾਲ ਕੰਮ ਕਰ ਸਕਦੇ ਹਨ। ਨਿਵੇਸ਼ਕਾਂ ਅਤੇ ਪ੍ਰੋਜੈਕਟ ਮੈਨੇਜਰਾਂ ਨੂੰ ਸੰਕਲਪਕ ਜਾਣ-ਪਛਾਣ ਤੋਂ ਲਾਭ ਹੁੰਦਾ ਹੈ ਪਰ ਵਿਸਤ੍ਰਿਤ ਤਕਨੀਕੀ ਪੜ੍ਹਨ ਦੇ ਹੁਨਰ ਦੀ ਲੋੜ ਨਹੀਂ ਹੁੰਦੀ ਹੈ। ਬਹੁਤ ਸਾਰੇ BESS ਨਿਰਮਾਤਾ ਵਿਸ਼ੇਸ਼ ਤੌਰ 'ਤੇ ਗੈਰ-ਤਕਨੀਕੀ ਹਿੱਸੇਦਾਰਾਂ ਲਈ ਸਰਲ ਰੂਪ-ਰੇਖਾ ਚਿੱਤਰ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ।

ਰੈਗੂਲੇਟਰੀ ਪ੍ਰਵਾਨਗੀ ਲਈ ਇੱਕ BESS ਚਿੱਤਰ ਕਿੰਨਾ ਵਿਸਤ੍ਰਿਤ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ?

ਇਹ ਅਧਿਕਾਰ ਖੇਤਰ ਅਤੇ ਸਿਸਟਮ ਦੇ ਆਕਾਰ ਦੁਆਰਾ ਬਦਲਦਾ ਹੈ। ਜ਼ਿਆਦਾਤਰ ਉਪਯੋਗਤਾ-ਸਕੇਲ ਸਥਾਪਨਾਵਾਂ ਲਈ ਵਿਆਪਕ ਸਿੰਗਲ-ਰੇਖਾ ਚਿੱਤਰਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ ਜੋ ਸਾਰੇ ਪ੍ਰਮੁੱਖ ਉਪਕਰਨ, ਸੁਰੱਖਿਆ ਯੰਤਰਾਂ, ਗਰਾਉਂਡਿੰਗ, ਅਤੇ ਇੰਟਰਕਨੈਕਸ਼ਨ ਪੁਆਇੰਟ ਦਿਖਾਉਂਦੇ ਹਨ। ਪਿੱਛੇ-ਮੀਟਰ ਰਿਹਾਇਸ਼ੀ ਪ੍ਰਣਾਲੀਆਂ ਨੂੰ ਆਮ ਤੌਰ 'ਤੇ ਇੰਟਰਕਨੈਕਸ਼ਨ ਸੁਰੱਖਿਆ 'ਤੇ ਕੇਂਦ੍ਰਿਤ ਸਧਾਰਨ ਚਿੱਤਰਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। ਸਭ ਤੋਂ ਵਧੀਆ ਪਹੁੰਚ: ਆਪਣੇ ਖਾਸ ਖੇਤਰ ਵਿੱਚ ਪ੍ਰਵਾਨਿਤ ਐਪਲੀਕੇਸ਼ਨਾਂ ਦੀਆਂ ਉਦਾਹਰਨਾਂ ਦੀ ਸਮੀਖਿਆ ਕਰੋ ਅਤੇ ਉਸ ਵੇਰਵੇ ਦੇ ਪੱਧਰ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ। ਓਵਰ-ਸਰਲੀਕਰਨ ਅਸਵੀਕਾਰਨ ਦਾ ਕਾਰਨ ਬਣਦਾ ਹੈ; ਬਹੁਤ ਜ਼ਿਆਦਾ ਵੇਰਵੇ ਮਨਜ਼ੂਰੀ ਦੀ ਗਤੀ ਵਿੱਚ ਸੁਧਾਰ ਨਹੀਂ ਕਰਦੇ ਹਨ।

ਕੀ ਮੈਂ ਵਿਸ਼ੇਸ਼ CAD ਸੌਫਟਵੇਅਰ ਤੋਂ ਬਿਨਾਂ ਪ੍ਰਭਾਵਸ਼ਾਲੀ BESS ਡਾਇਗ੍ਰਾਮ ਬਣਾ ਸਕਦਾ ਹਾਂ?

ਹਾਂ, ਪਰ ਇੱਥੇ ਵਪਾਰ ਹਨ. ਆਟੋਕੈਡ ਇਲੈਕਟ੍ਰੀਕਲ ਜਾਂ EPLAN ਵਰਗੇ ਪ੍ਰੋਫੈਸ਼ਨਲ ਟੂਲ ਮਿਆਰੀ ਚਿੰਨ੍ਹ ਲਾਇਬ੍ਰੇਰੀਆਂ, ਸਵੈਚਲਿਤ ਗਲਤੀ ਜਾਂਚ, ਅਤੇ ਆਸਾਨ ਸੰਸ਼ੋਧਨ ਪ੍ਰਬੰਧਨ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ। ਸਧਾਰਨ ਪ੍ਰਣਾਲੀਆਂ ਜਾਂ ਸੰਕਲਪਿਕ ਯੋਜਨਾਬੰਦੀ ਲਈ, Draw.io, Lucidchart, ਜਾਂ ਇੱਥੋਂ ਤੱਕ ਕਿ PowerPoint ਵਰਗੇ ਸਧਾਰਨ-ਉਦੇਸ਼ ਵਾਲੇ ਟੂਲ ਢੁਕਵੇਂ ਚਿੱਤਰ ਬਣਾ ਸਕਦੇ ਹਨ। ਹੱਥ-ਖਿੱਚਿਆ ਗਿਆ ਚਿੱਤਰ ਸ਼ੁਰੂਆਤੀ ਦਿਮਾਗ਼ ਲਈ ਕੰਮ ਕਰਦਾ ਹੈ ਪਰ ਅੰਤਿਮ ਦਸਤਾਵੇਜ਼ਾਂ ਲਈ ਢੁਕਵਾਂ ਨਹੀਂ ਹੈ। ਕੁੰਜੀ ਟੂਲ-ਕਸਟਮ ਚਿੰਨ੍ਹਾਂ ਦੀ ਪਰਵਾਹ ਕੀਤੇ ਬਿਨਾਂ ਮਿਆਰੀ ਬਿਜਲਈ ਚਿੰਨ੍ਹਾਂ ਦੀ ਵਰਤੋਂ ਕਰ ਰਹੀ ਹੈ ਜੋ ਦੂਜਿਆਂ ਲਈ ਉਲਝਣ ਪੈਦਾ ਕਰਦੇ ਹਨ।

BESS ਡਾਇਗ੍ਰਾਮ ਬਣਾਉਣ ਵਿੱਚ ਸਭ ਤੋਂ ਆਮ ਗਲਤੀ ਕੀ ਹੈ?

ਇੱਕ ਦ੍ਰਿਸ਼ ਵਿੱਚ ਬਹੁਤ ਜ਼ਿਆਦਾ ਵੇਰਵੇ ਦਿਖਾ ਰਿਹਾ ਹੈ। ਇੰਜੀਨੀਅਰ ਅਕਸਰ ਵਿਆਪਕ ਚਿੱਤਰ ਬਣਾਉਣ ਦੀ ਕੋਸ਼ਿਸ਼ ਕਰਦੇ ਹਨ ਜਿਸ ਵਿੱਚ ਸਿਸਟਮ ਦੀ ਸੰਖੇਪ ਜਾਣਕਾਰੀ, ਕੰਪੋਨੈਂਟ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ, ਅਤੇ ਵਾਇਰਿੰਗ ਵੇਰਵੇ ਇੱਕੋ ਸਮੇਂ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ। ਇਹ ਵਿਜ਼ੂਅਲ ਓਵਰਲੋਡ ਬਣਾਉਂਦਾ ਹੈ ਜੋ ਚਿੱਤਰ ਦੇ ਉਦੇਸ਼ ਨੂੰ ਹਰਾ ਦਿੰਦਾ ਹੈ। ਬਿਹਤਰ ਪਹੁੰਚ: ਵੱਖ-ਵੱਖ ਵੇਰਵਿਆਂ ਦੇ ਪੱਧਰਾਂ 'ਤੇ ਚਿੱਤਰਾਂ ਦੀ ਲੜੀ ਬਣਾਓ। ਦਰਸ਼ਕਾਂ ਨੂੰ ਉੱਚ-ਪੱਧਰ ਦੀ ਸਮਝ ਨਾਲ ਸ਼ੁਰੂ ਕਰਨ ਦਿਓ ਅਤੇ ਉਹਨਾਂ ਨੂੰ ਸੰਘਣੇ, ਸਾਰੇ-ਰੇਖਾਵਾਂ ਤੋਂ ਢੁੱਕਵੀਂ ਜਾਣਕਾਰੀ ਕੱਢਣ ਲਈ ਮਜਬੂਰ ਕਰਨ ਦੀ ਬਜਾਏ ਲੋੜ ਅਨੁਸਾਰ ਡ੍ਰਿਲ ਕਰਨ ਦਿਓ।

BESS ਸਮੱਸਿਆ ਨਿਪਟਾਰੇ ਦੌਰਾਨ ਚਿੱਤਰ ਕਿਵੇਂ ਮਦਦ ਕਰਦੇ ਹਨ?

ਡਾਇਗ੍ਰਾਮ ਆਪਰੇਟਰਾਂ ਨੂੰ ਲੱਛਣਾਂ ਦੇ ਕਾਰਨਾਂ ਦਾ ਪਤਾ ਲਗਾਉਣ ਵਿੱਚ ਮਦਦ ਕਰਕੇ ਨੁਕਸ ਅਲੱਗ-ਥਲੱਗ ਕਰਨ ਵਿੱਚ ਤੇਜ਼ੀ ਲਿਆਉਂਦੇ ਹਨ। ਜੇਕਰ ਵੋਲਟੇਜ ਰੀਡਿੰਗ ਅਸਧਾਰਨ ਹਨ, ਤਾਂ ਚਿੱਤਰ ਮਾਪ ਦੇ ਬਿੰਦੂਆਂ ਅਤੇ ਉਹਨਾਂ ਦੇ ਵਿਚਕਾਰ ਕਿਹੜਾ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਬੈਠਦਾ ਹੈ। ਜੇਕਰ ਇੱਕ ਸਬ-ਸਿਸਟਮ ਸੰਚਾਰ ਨਹੀਂ ਕਰੇਗਾ, ਤਾਂ ਚਿੱਤਰ ਸਿਗਨਲ ਮਾਰਗ ਅਤੇ ਸੰਭਾਵੀ ਬ੍ਰੇਕ ਪੁਆਇੰਟਾਂ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ। ਹਾਲਾਂਕਿ, ਚਿੱਤਰ ਨਿਪਟਾਰਾ ਪ੍ਰਕਿਰਿਆਵਾਂ ਦੇ ਨਾਲ ਸਭ ਤੋਂ ਵਧੀਆ ਕੰਮ ਕਰਦੇ ਹਨ ਜੋ ਵਿਜ਼ੂਅਲ ਜਾਣਕਾਰੀ ਵਿੱਚ ਡਾਇਗਨੌਸਟਿਕ ਤਰਕ ਜੋੜਦੇ ਹਨ। ਚਿੱਤਰ "ਕਿੱਥੇ" ਸਵਾਲਾਂ ਦੇ ਜਵਾਬ ਦਿੰਦਾ ਹੈ; ਵਿਧੀ "ਕੀ ਜਾਂਚ ਕਰਨੀ ਹੈ" ਅਤੇ "ਇਸਦਾ ਕੀ ਅਰਥ ਹੈ" ਸੰਦਰਭ ਜੋੜਦੀ ਹੈ।

ਕੀ BESS ਚਿੱਤਰਾਂ ਨੂੰ ਸਾਫਟਵੇਅਰ/ਕੰਟਰੋਲ ਸਿਸਟਮ ਆਰਕੀਟੈਕਚਰ ਦਿਖਾਉਣਾ ਚਾਹੀਦਾ ਹੈ?

ਇਹ ਮਕਸਦ 'ਤੇ ਨਿਰਭਰ ਕਰਦਾ ਹੈ. ਇਲੈਕਟ੍ਰੀਕਲ ਡਾਇਗ੍ਰਾਮਾਂ ਨੂੰ ਭੌਤਿਕ ਹਾਰਡਵੇਅਰ ਅਤੇ ਕਨੈਕਸ਼ਨ ਦਿਖਾਉਣੇ ਚਾਹੀਦੇ ਹਨ-ਉਹ ਸਾਫਟਵੇਅਰ ਤਰਕ ਨੂੰ ਦਰਸਾਉਣ ਲਈ ਆਦਰਸ਼ ਨਹੀਂ ਹਨ। ਕੰਟਰੋਲ ਸਿਸਟਮ ਆਰਕੀਟੈਕਚਰ ਢੁਕਵੇਂ ਫਾਰਮੈਟਾਂ (ਸੰਚਾਰ ਲਈ ਨੈੱਟਵਰਕ ਡਾਇਗ੍ਰਾਮ, ਐਲਗੋਰਿਦਮ ਲਈ ਫਲੋਚਾਰਟ, ਮੋਡ ਪਰਿਵਰਤਨ ਲਈ ਸਟੇਟ ਡਾਇਗ੍ਰਾਮ) ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ ਵੱਖਰੇ ਦਸਤਾਵੇਜ਼ਾਂ ਦਾ ਹੱਕਦਾਰ ਹੈ। ਕੁਝ BESS ਦਸਤਾਵੇਜ਼ਾਂ ਵਿੱਚ ਦੋਵੇਂ ਸ਼ਾਮਲ ਹਨ: ਹਾਰਡਵੇਅਰ ਲਈ ਇਲੈਕਟ੍ਰੀਕਲ ਡਾਇਗ੍ਰਾਮ ਅਤੇ ਸੌਫਟਵੇਅਰ ਲਈ ਵੱਖਰੇ ਕੰਟਰੋਲ ਆਰਕੀਟੈਕਚਰ ਡਾਇਗਰਾਮ। ਦੋਵਾਂ ਨੂੰ ਇੱਕ ਚਿੱਤਰ ਵਿੱਚ ਦਿਖਾਉਣ ਦੀ ਕੋਸ਼ਿਸ਼ ਕਰਨਾ ਆਮ ਤੌਰ 'ਤੇ ਸਪੱਸ਼ਟ ਕਰਨ ਨਾਲੋਂ ਜ਼ਿਆਦਾ ਉਲਝਣ ਵਿੱਚ ਪੈਂਦਾ ਹੈ।

ਕੁੰਜੀ ਟੇਕਅਵੇਜ਼

ਵਿਜ਼ੂਅਲ ਲਰਨਿੰਗ ਰਿਸਰਚ ਲਗਾਤਾਰ ਦਿਖਾਉਂਦਾ ਹੈ ਕਿ ਡਾਇਗ੍ਰਾਮ ਗੁੰਝਲਦਾਰ ਤਕਨੀਕੀ ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਸਮਝ ਅਤੇ ਧਾਰਨਾ ਵਿੱਚ ਸੁਧਾਰ ਕਰਦੇ ਹਨ, ਜਿਸ ਵਿੱਚ ਲੋਕ ਤਿੰਨ ਦਿਨ ਬਾਅਦ ਇੱਕਲੇ ਪਾਠ ਤੋਂ 65% ਵਿਜ਼ੂਅਲ ਸਮੱਗਰੀ ਬਨਾਮ ਸਿਰਫ਼ 10-20% ਨੂੰ ਯਾਦ ਰੱਖਦੇ ਹਨ।

BESS ਚਿੱਤਰ ਵਿਸ਼ੇਸ਼ ਤੌਰ 'ਤੇ ਸਥਾਨਿਕ ਸਬੰਧਾਂ ਅਤੇ ਕੰਪੋਨੈਂਟ ਪਰਸਪਰ ਕ੍ਰਿਆਵਾਂ ਨੂੰ ਤੁਰੰਤ ਦ੍ਰਿਸ਼ਮਾਨ ਬਣਾ ਕੇ-ਪਾਵਰ ਵਹਾਅ ਦੀਆਂ ਰੁਕਾਵਟਾਂ, ਸੰਰਚਨਾ ਗਲਤੀਆਂ, ਅਤੇ ਗੁੰਮ ਸੁਰੱਖਿਆ ਪ੍ਰਣਾਲੀਆਂ-ਸਮੇਤ ਟੈਕਸਟ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਵਿੱਚ ਖੋਜਣ ਲਈ ਅਸੰਭਵ ਡਿਜ਼ਾਈਨ ਸਮੱਸਿਆਵਾਂ ਨੂੰ ਪ੍ਰਗਟ ਕਰਦੇ ਹਨ।

ਚਿੱਤਰਾਂ ਦੀਆਂ ਸਪੱਸ਼ਟ ਸੀਮਾਵਾਂ ਹਨ ਅਤੇ ਅਸਥਾਈ ਕ੍ਰਮਾਂ ਅਤੇ ਸਮੱਸਿਆ-ਨਿਪਟਾਰਾ ਤਰਕ ਲਈ ਸਟੀਕ ਰੇਟਿੰਗਾਂ ਅਤੇ ਟੈਕਸਟ ਪ੍ਰਕਿਰਿਆਵਾਂ ਲਈ ਨਿਰਧਾਰਨ ਟੇਬਲ ਦੇ ਨਾਲ ਏਕੀਕ੍ਰਿਤ ਦਸਤਾਵੇਜ਼ਾਂ ਦਾ ਹਿੱਸਾ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ।

BESS ਡਾਇਗ੍ਰਾਮ ਬਣਾਉਣ ਦਾ ਅਸਲ ਮੁੱਲ ਸਿਰਫ਼ ਸੰਚਾਰ ਨਹੀਂ ਹੈ-ਇਹ ਰਚਨਾ ਦੇ ਦੌਰਾਨ ਜ਼ਬਰਦਸਤੀ ਸੋਚ ਹੈ ਜੋ ਅਧੂਰੇ ਡਿਜ਼ਾਈਨ ਫੈਸਲਿਆਂ ਅਤੇ ਤਰਕਪੂਰਨ ਗਲਤੀਆਂ ਨੂੰ ਮਹਿੰਗੀਆਂ ਫੀਲਡ ਸਮੱਸਿਆਵਾਂ ਬਣਨ ਤੋਂ ਪਹਿਲਾਂ ਉਜਾਗਰ ਕਰਦਾ ਹੈ।

ਹੋਰ ਸਰੋਤ

IEEE ਸਟੈਂਡਰਡਜ਼ ਐਸੋਸੀਏਸ਼ਨ - "IEEE 1547-2018: ਡਿਸਟ੍ਰੀਬਿਊਟਡ ਐਨਰਜੀ ਰਿਸੋਰਸਜ਼ ਦੇ ਇੰਟਰਕਨੈਕਸ਼ਨ ਅਤੇ ਇੰਟਰਓਪਰੇਬਿਲਟੀ ਲਈ ਸਟੈਂਡਰਡ"

ਅਮਰੀਕੀ ਊਰਜਾ ਵਿਭਾਗ - "ਬੈਟਰੀ ਐਨਰਜੀ ਸਟੋਰੇਜ ਸਿਸਟਮ ਰਿਪੋਰਟ" (ਨਵੰਬਰ 2024)

onsemi - "ਬੈਟਰੀ ਐਨਰਜੀ ਸਟੋਰੇਜ ਸਿਸਟਮ ਡਿਜ਼ਾਈਨ ਗਾਈਡ" (BRD8208/D, ਜੂਨ 2024 ਨੂੰ ਅੱਪਡੇਟ ਕੀਤਾ ਗਿਆ)

EPRI ਸਟੋਰੇਜ਼ ਵਿਕੀ - "ਊਰਜਾ ਸਟੋਰੇਜ 101" ਵਿਆਪਕ ਸਰੋਤ

ਵਿਜ਼ੂਅਲ ਵਿਆਖਿਆਵਾਂ ਬਣਾਉਣਾ ਸਿੱਖਣ ਵਿੱਚ ਸੁਧਾਰ ਕਰਦਾ ਹੈ - ਖੋਜ ਅਧਿਐਨ, PMC5256450
